2차전지용
노칭(Notching) & 스태킹(Stacking) 장비
볼타입 정밀에어샤프트 전문제작

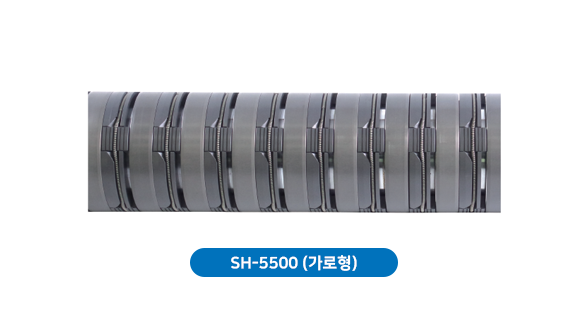

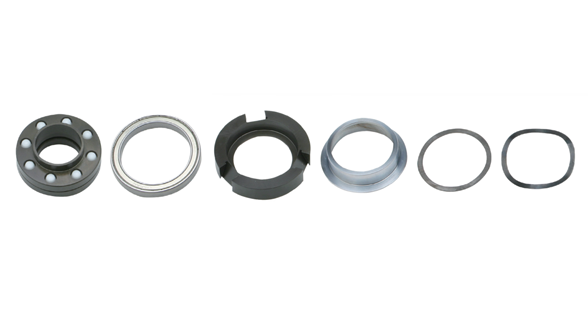

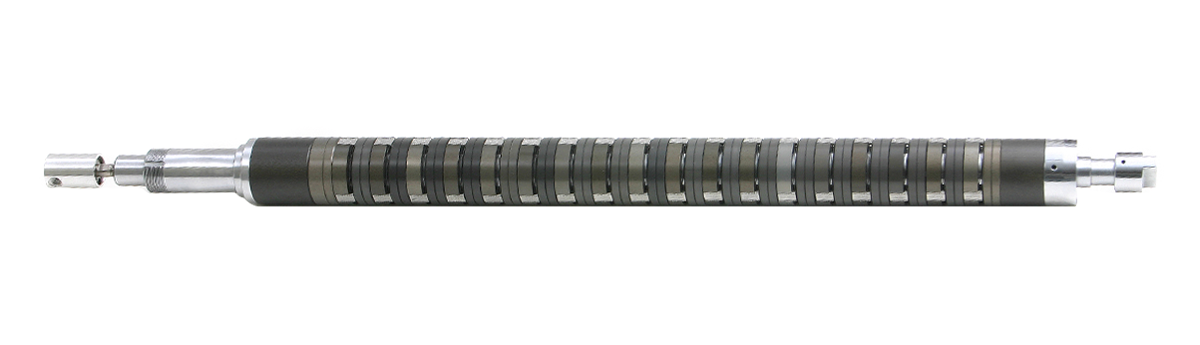

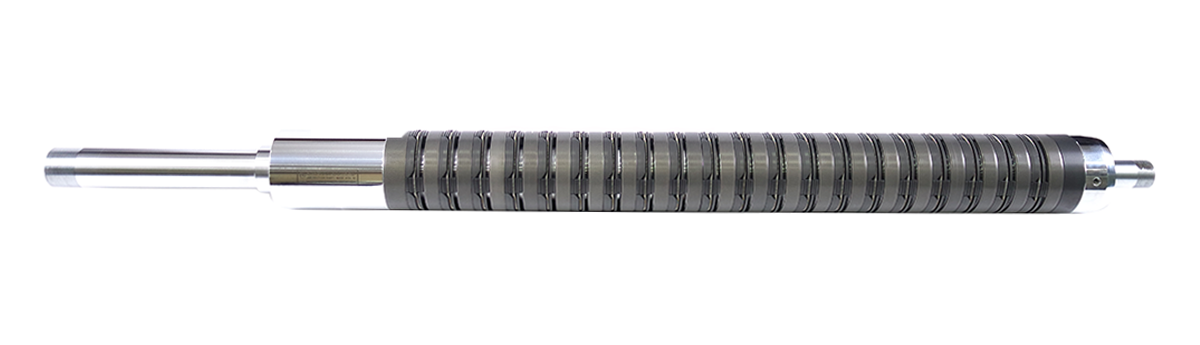

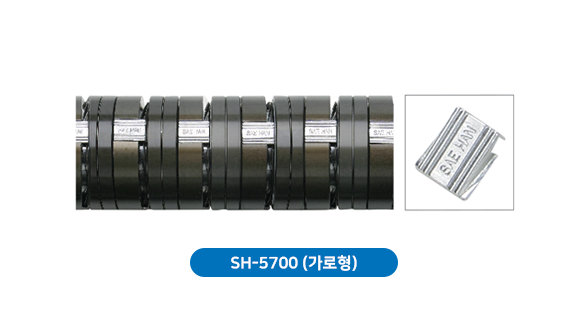

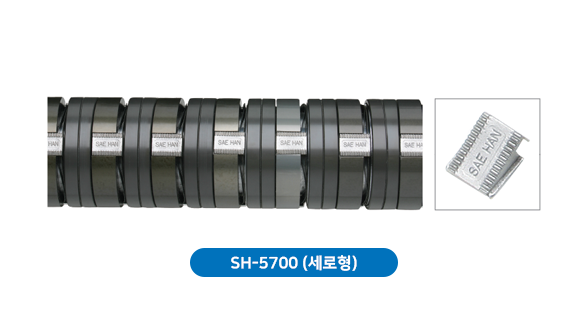

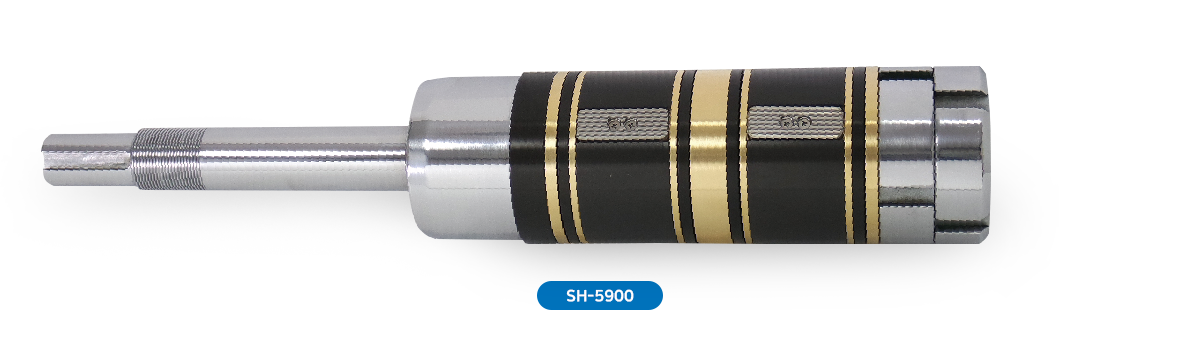

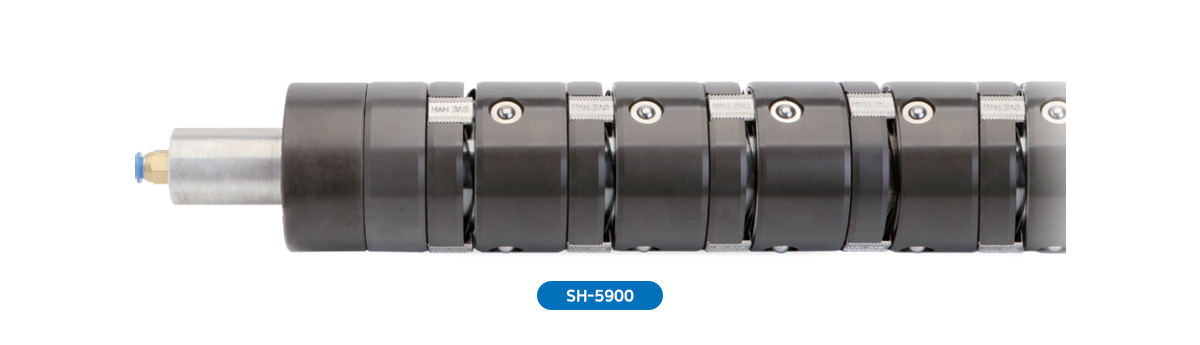

Air Friction Shafts에어 프릭션 샤프트
"저텐션, 고텐션 등 다양하게 제작 가능합니다."
필름, 종이, 부직포 또는 다양한 재료를 합친 복합품에서의 소폭 가공은 각각 와인딩에 장력 차가 생겨, 와인딩 작업이 곤란하고, 또한 후드 편차로 품질에서도 문제가 발생합니다.
세한 에어프릭션 샤프트는 이들 문제를 에어 압력에 의해 지관을 고정하고 또한 에어 실린더 압력에 의해, 각각 구동하여 리와인딩 할 수 있습니다.
- 에어 프릭션 샤프트 특장점
- 에어 누출이 매우 적기 때문에 에어 소비량이 적습니다.
- 에어 실린더 압력에 의한 Core 고정 때문에 미끄럼이 없습니다.
- Core 삽입 시, 럭(Lug)이 안으로 들어가기 때문에 종이 분진이 생기지 않습니다.
- 에어 압력에 의한 토크의 미세조정(1~7 kgf/㎠)이 가능하기 때문에, 좋은 품질을 얻을 수 있습니다.
- Core 탈착이 용이하기 때문에, 생산성 향상에 확실한 효과를 얻을 수 있습니다.
- 필름 전반 및 복합재료(6μ~800μ) 용도에 따라 표준•강력•특수형을 선택할 수 있습니다.
- 저텐션, 고텐션 등 다양하게 제작 가능합니다.
- 전공 변환 장치를 이용하여 에어 압력을 전기로 자동 조정하여 사용할 수 있도록 합니다.
- 구축 모터, 전기 컨트롤, 텐션 등 조정해서 사용 가능합니다.
- 3″ 코어내경 ø76.2 전용입니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.
제품사진
Air Friction 2Line Shafts에어 프릭션 2라인 샤프트
"토크 조정 및 코어 클램프등 2개의 에어라인으로 조절 가능"

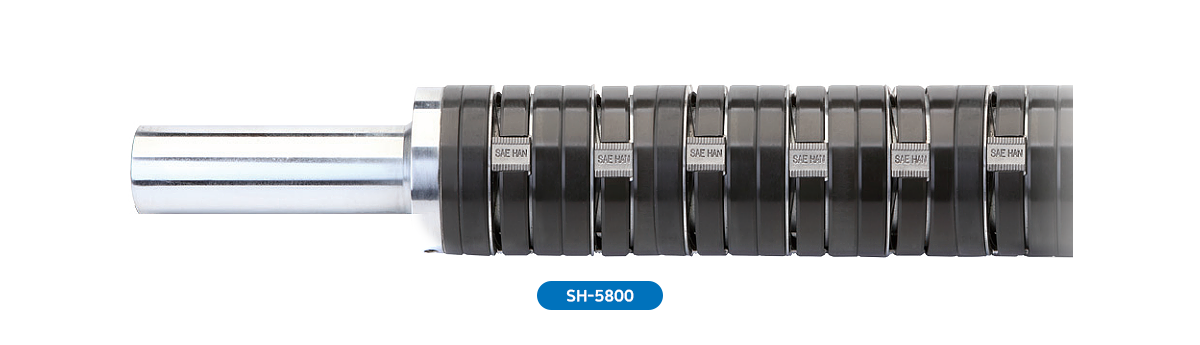

- SH-5800에어 프릭션 2라인 샤프트 특장점
- 3" 코어 내경 Ø76.2 전용입니다.
- 한 개의 에어 라인으로 제어되지 않은 다양한 필름을 와인딩 할 수 있습니다.
- 저토크에서 고토크로 정확하고 부드럽게 조정이 가능합니다.
- 테퍼 구조로 제작되어 코어가 처짐 없이 정확하게 척 작업(Chucking work) 합니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.
제품사진
Rubber Type Air Friction Shaft 러버 타입 에어프릭션 샤프트
제품사진
Quick Side Friction Shafts퀵 사이드 프릭션 샤프트
소폭 가공은 각각 와인딩에 장력 차가 생겨 와인딩 작업이 곤란하고, 후드 편차로 품질에도 문제가 발생합니다.
세한의 독자적인 기술로 개발된 퀵 사이드 프릭션 샤프트는 사이드에서 실린더로 밀기 때문에 각각의 프릭션을 동시에 구동하여 리와인딩 할 수 있습니다.

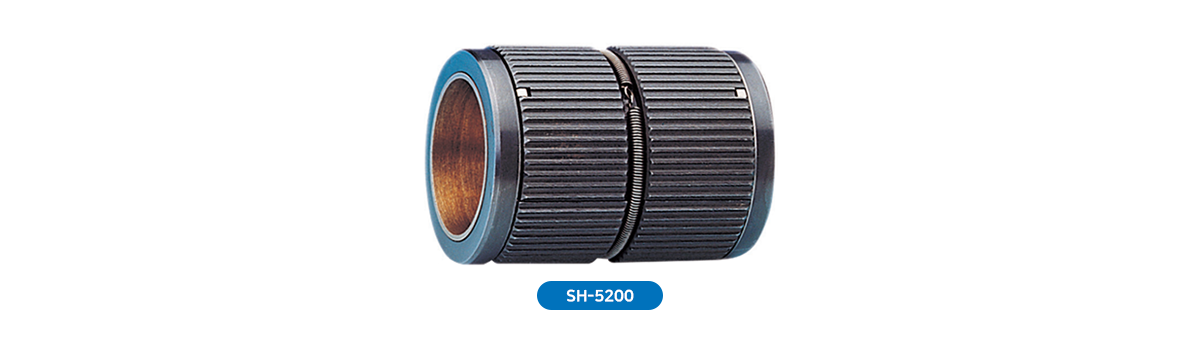

- SH-5200퀵 사이드 프릭션 샤프트 특장점
- 샤프트 축 Φ가 크므로 중량물이나 민감하지 않은 원단에 주로 사용됩니다.
- 내부 원심력에 의해 Core를 고정하므로 절대로 Core가 헛돌지 않습니다.
- Core 탈착 시, 반대로 돌려서 빼는 방식으로 지관의 탈착이 용이합니다.
- 와인딩 토크는 제품 하중에 의한 축 변형에 영향을 받지 않으므로 장력을 안정적으로 얻을 수 있습니다.
- Core를 고정하는 립 면이 Core 내면에 접촉하기 때문에 중심이 한쪽으로 치우치지 않으며 진동이 적고, 고속 와인딩이 가능합니다.
제품사진
