에어 & 유압용 3포트
- 에어 & 유압용 3포트 특징
- 세한 SHHA 7300, SHHA7400시리는 SHAFT의 마모와 부식방지를 위하여 특수도금 열처리가 되어있고 두 개의 BALL BEARING은 SEAL의 부하가 최소화 되도록 설계되어 있어 고압용이나 유압용, 기타용도 등으로 사용되며 다단계 인덱스 테이블에 주로 사용됩니다.
- 용도에 맞는 씰의 재질 개발로 긴 수명을 보장 받을 수 있습니다.
| Operating Data | |||
|---|---|---|---|
| MAX TEMPERATURE | MAX PRESSURE | MAX SPEED | MEDIA |
| 120℃ | 70 kgf/㎠ | 250 RPM | HYDRAULIC, VACUUM, AIR |

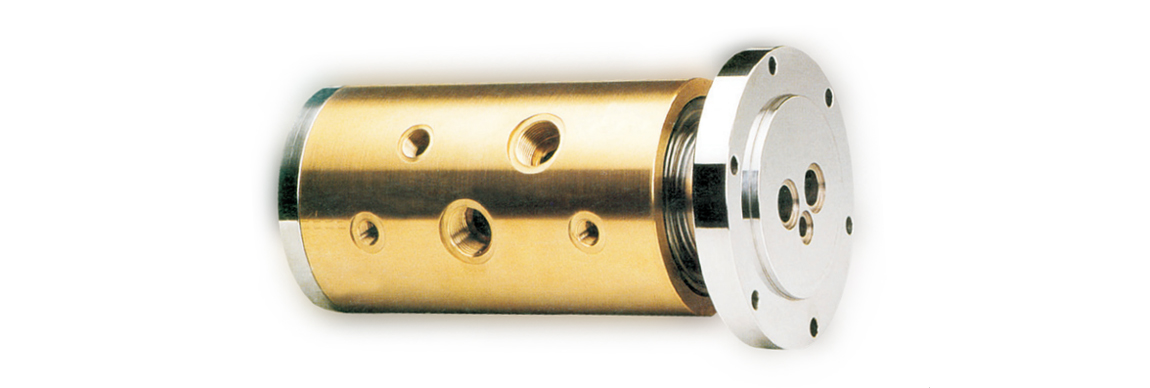

제품사진

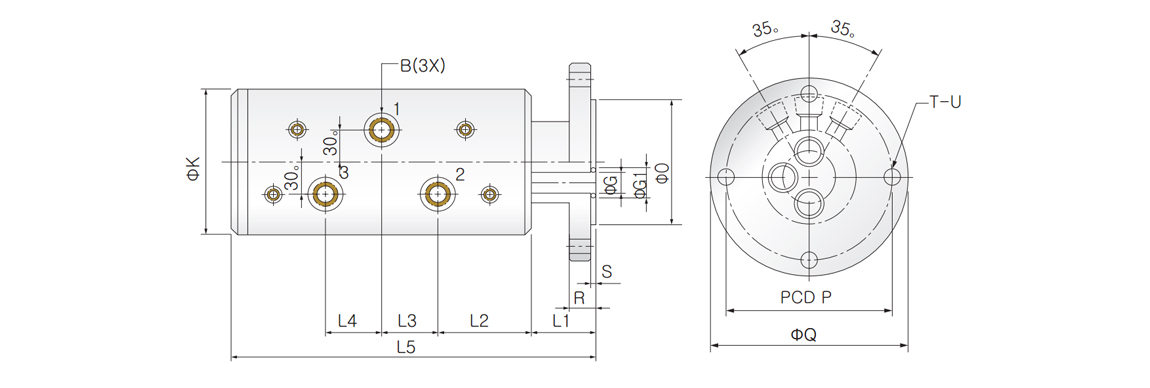

제품도면
도표
| SizeMark | B (PT) |
G | G1 | K | L1 | L2 | L3 | L4 | L5 | O | P | Q | R | S | T | U | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10A | (3)x3/8" | 10 | 14 | 84 | 30 | 62 | 64 | 60 | 241 | 120 | 105 | 70 | 15 | 5 | 4 | 7 | - |
| 15A | (3)x1/2" | 13 | 17 | 102 | 35 | 66 | 68 | 64 | 253 | 85 | 120 | 135 | 20 | 5 | 4 | 9 | - |
| 20A | (3)x3/4" | 18 | 22.5 | 105 | 40 | 75 | 77 | 73 | 280 | 100 | 135 | 150 | 20 | 5 | 4 | 9 | 22.6 |
