어라운드용 로타리 조인트
- 어라운드용 로타리 조인트 특징
- 좁은 공간이나 일반 로타리 조인트 설치가 곤란한 각종 장비에 주로 사용합니다. 약간의 누설을 허용된다는 전제하에 사용됩니다.

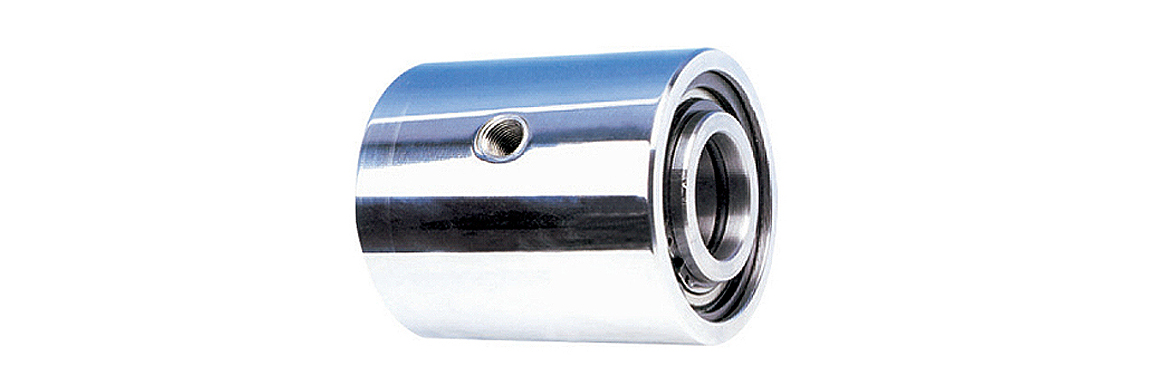

제품사진

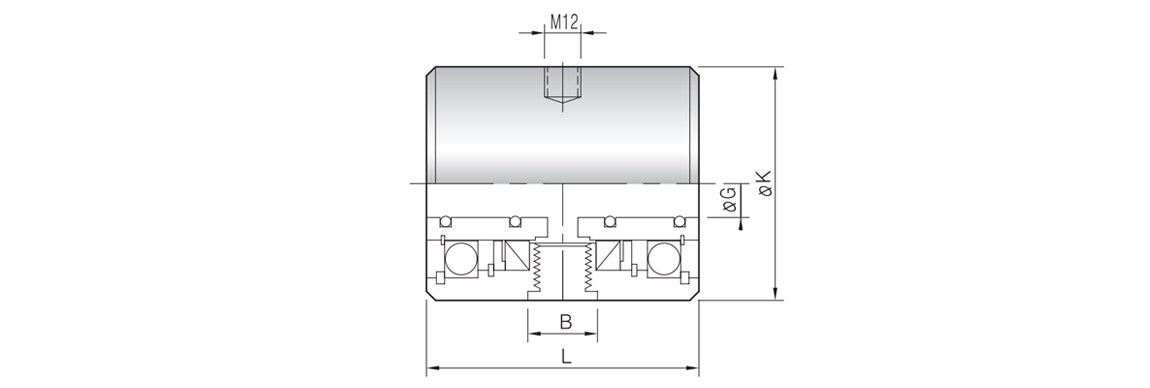

제품도면
도표
| SizeMark | B (PT) |
G | K | L |
|---|---|---|---|---|
| 20MM | 1/4" | 20 | 55 | 89 |
| 30MM | 1/4" | 30 | 65 | 91 |
| 40MM | 1/4" | 40 | 75 | 100 |
| 45MM | 1/4" | 45 | 85 | 104 |
| 50MM | 1/4" | 50 | 90 | 106 |
| 55MM | 1/2" | 55 | 100 | 119 |
| 60MM | 1/2" | 60 | 105 | 121 |
| 65MM | 1/2" | 65 | 110 | 123 |
| 70MM | 1/2" | 70 | 120 | 127 |
| 75MM | 1/2" | 75 | 125 | 134 |
| 80MM | 1/2" | 80 | 135 | 138 |
| 85MM | 1/2" | 85 | 140 | 140 |
| 90MM | 1/2" | 90 | 150 | 142 |
| 95MM | 1/2" | 95 | 155 | 147 |
| 100MM | 1/2" | 100 | 160 | 153 |
