Air Chucks에어 척
"에어샤프트의 단점을 보완하면서 경제적입니다."
세한 에어척은 기존 에어샤프트의 에어척을 조립해서 사용함으로
부피를 최소화할 수 있을 뿐만 아니라 비용도 절약되어 많은 사랑을 받고 있는 제품입니다.
- 의장등록

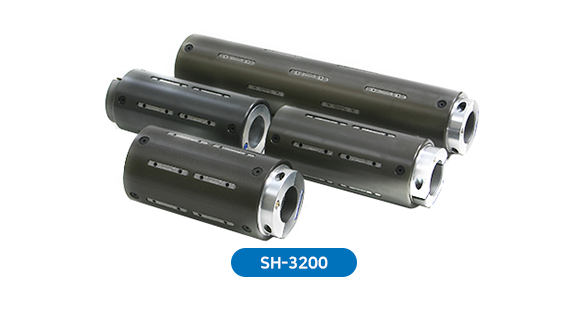

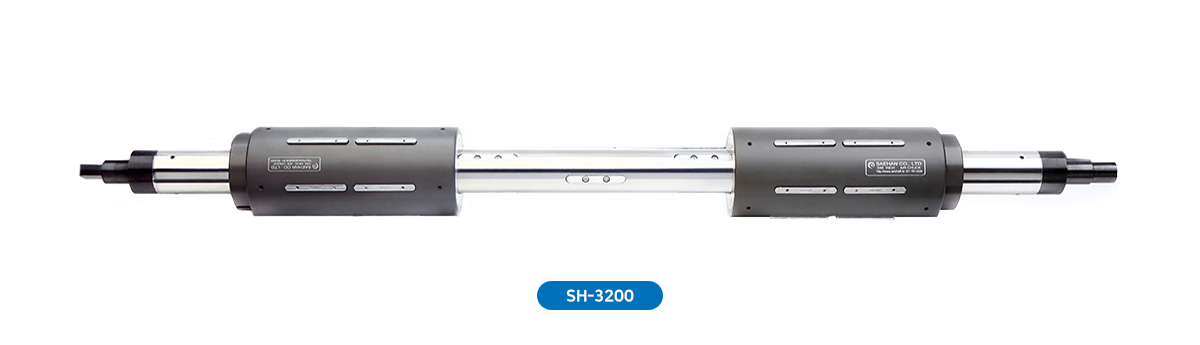

- SH-3200에어 척 특장점
- 세한의 에어 척은 다양한 규격 변경과 경량화를 실현하였습니다.
- 척과는 달리 에어 척에는 에어 주입형으로 정밀 설계 제작되었으며,
- 에어 척 몸체는 가벼운 재질의 알루미늄 사용으로 저비용, 고효율로 생산성을 향상시킬 수 있습니다.
- 정밀하게 제작되어 크기가 초대형이라도 무게가 가볍고, 조작이 간편하며 3"x6" 겸용 및 각종 규격으로 주문 제작됩니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.
- 에어 압력은 5~7kgf/㎠로 사용하십시오.

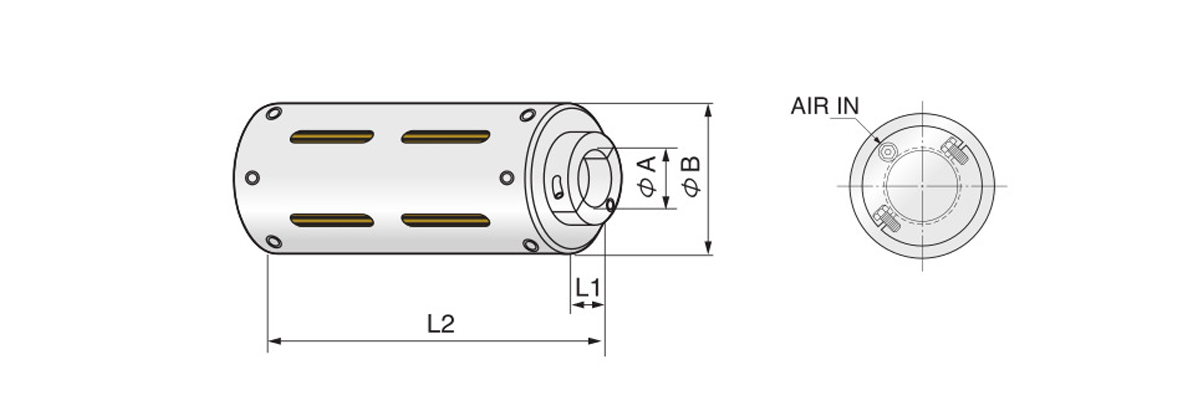

제품도면
| SizeMark | A | B | L1 | L2 |
|---|---|---|---|---|
| 5" | 76 | 125 | 30 | 370 |
| 6" | 76 | 151 | 30 | 370 |
| 8" | 76 | 203 | 50 | 500 |
| 10" | 76 | 254 | 70 | 500 |

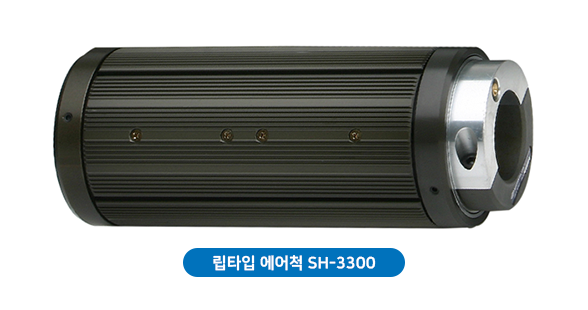

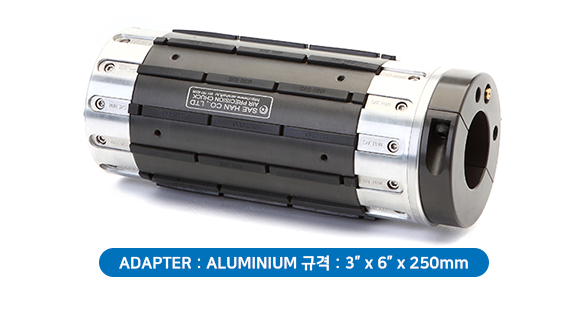

제품사진
Air Slitter Drive Precision Air Chucks 정밀 에어 척
정밀 에어 척은 에어 주입 시 럭(Lug) 상승이 한쪽 방향으로 일정하게 상승하여
원단, 필름을 정밀하게 작업할 수 있도록 개발되었으며, 몸체는 알루미늄으로 제작되어 경량화되어 있어 핸들링이 우수합니다.
- SH-3800정밀 에어 척 특장점
- 파이프 외경에 튜브가 설치되므로 현장에서 튜브 교체가 가능한 제품입니다.
- 다수의 Core 사용 시 이용할 수 있으며, 제품 무게가 무거워도 사용이 가능합니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.
- 에어 압력은 5~7kgf/㎠로 사용하십시오.

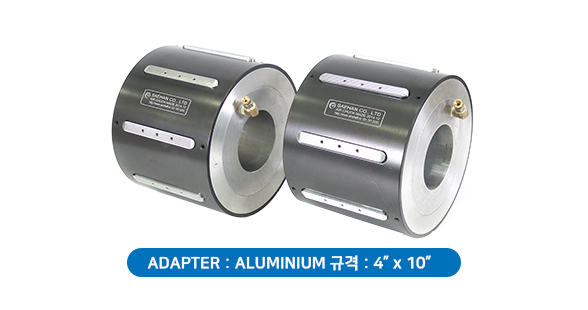

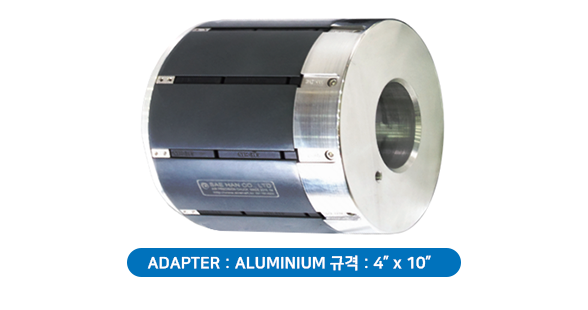

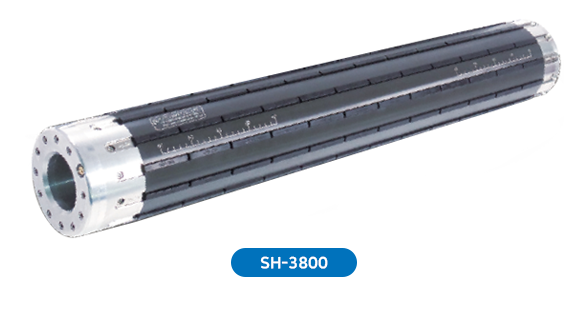

제품사진
Rubber Air Chucks 고무 에어 척
"고무 에어 척은 이중 씰링, 유압 튜브 밴딩으로 에어 튜브가 부풀어도 에어는 절대 누출되지 않는 정밀 설계로 개발되었습니다."

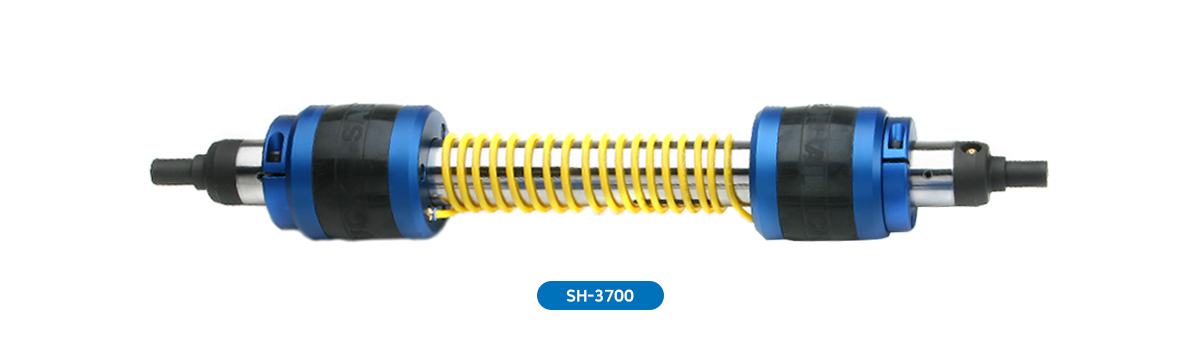

- SH-3700고무 에어 척 특장점
- 척의 재질은 NBR 재질로 복원력이 매우 탁월하여 항상 코어가 쉽게 탈착이 될 수 있도록 제작되었습니다.
- 원터치 조작으로 간편하게 에어를 주입할 수 있습니다.
- 에어 척 몸체, 프렌지 또한 알루미늄으로 제작되어 무게가 5.7kg으로 가벼우며, 훨씬 더 내구성이 좋습니다.
- 지관을 삽입 후 에어를 주입하여 사용하십시오.
- 에어 압력은 3~6kgf/㎠로 사용하십시오.

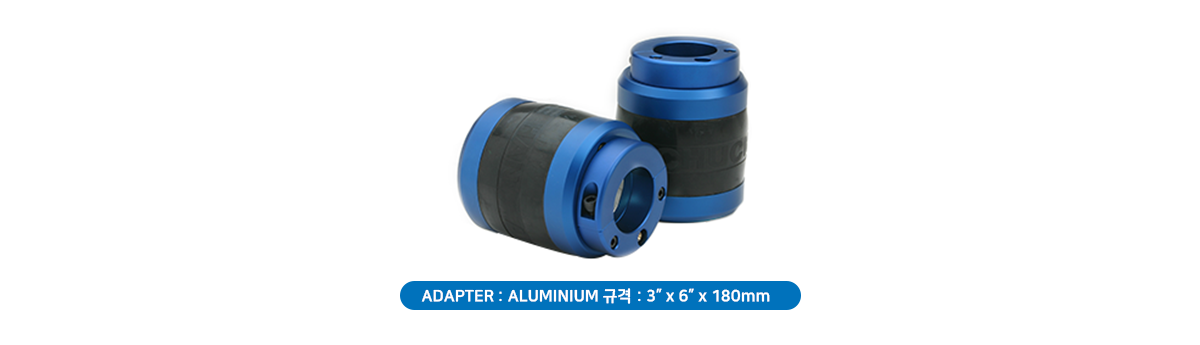

제품사진
