스팀/열매용 로타리 조인트스팀/열매용 복식 내관 고정식

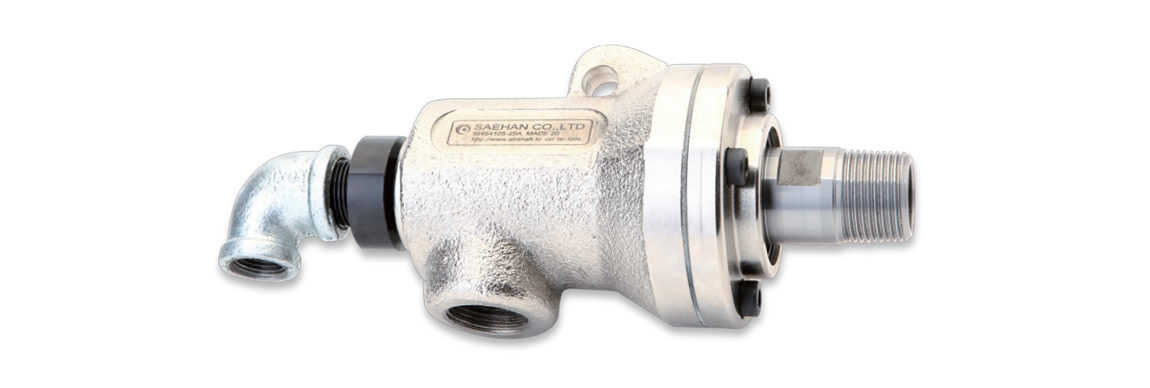

제품사진

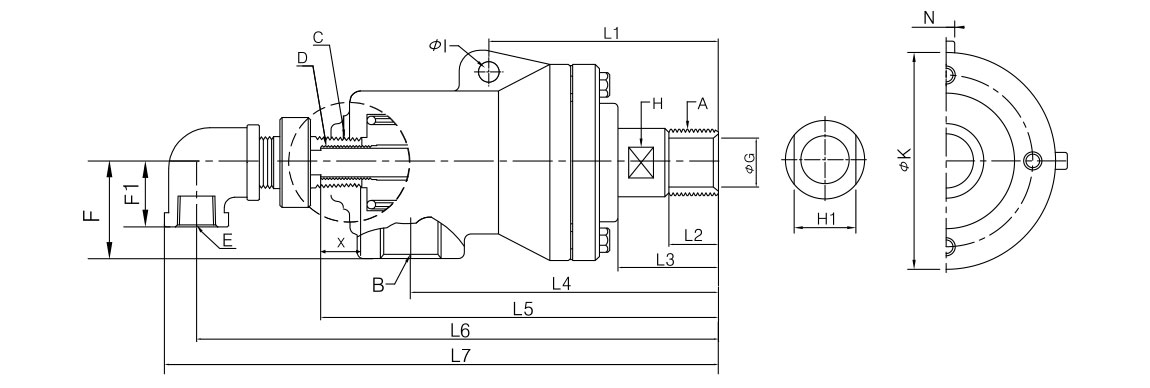

제품도면
도표
| SizeMark | A (PT) |
B (PT) |
C (PT) |
D (PF) |
E (PT) |
F | F1 | G | H | H1 | I | K | L1 | L2 | L3 | L4 | L5 | L6 | L7 | N | X | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20A | 3/4" | 3/4" | 3/4" | 1/4" | 1/2" | 44 | 28 | 18 | 15 | 25 | 12 | 87 | 99 | 21 | 41 | 127 | 174 | 189 | 205 | 15 | 15 | 3 |
| 25A | 1" | 1" | 3/4" | 3/8" | 1/2" | 47 | 28 | 24 | 15 | 29 | 14 | 96 | 116 | 25 | 50 | 153 | 211 | 216 | 232 | 15 | 13 | 4 |
| 32A | 1 1/4" | 1 1/4" | 1" | 1/2" | 3/4" | 57 | 32 | 31 | 20 | 36 | 16 | 115 | 132 | 28 | 58 | 180 | 252 | 259 | 276 | 15 | 15 | 6.5 |
| 40A | 1 1/2" | 1 1/2" | 1 1/4" | 3/4" | 3/4" | 62 | 34 | 38 | 20 | 44 | 17 | 125 | 135 | 30 | 60 | 196 | 273 | 291 | 308 | 15 | 17 | 8.6 |
| 50A | 2" | 2" | 1 1/4" | 3/4" | 3/4" | 75 | 34 | 50 | 30 | 61 | 18 | 145 | 148 | 30 | 63 | 230 | 303 | 324 | 341 | 15 | 17 | 13.6 |
| 65A | 2 1/2" | 2 1/2" | 2" | 1 1/4" 1/2" |
1 1/2" | 82 | 71 | 62.5 | 35 | 73 | 20 | 163 | 182 | 40 | 80 | 254 | 353 | 410 | 455 | 18 | 25 | 20.5 |
| 80A | 3" | 3" | 2 1/2" | 1 1/2" 2" |
1 1/2" 2" |
96 | 82 | 80 | 35 | 90 | 22 | 214 | 205 | 50 | 94 | 324 | 439 | 480 | 525 | 20 | 28 | 39 |
| 100A | 4" | 4" | 3" | 2" 2 1/2" |
2 1/2" | 135 | 101 | 98 | - | 105 | 26 | 265 | 243 | 55 | 100 | 383 | 524 | 555 | 605 | 22 | 30 | 64 |
