에어 & 유압용 단식
- 에어 & 유압용 단식 특징
- 세한 SHHA 7100/7200 시리즈는 저압에서 고압까지 사용되는 각종 산업기계 특성에 맞는 로타리 조인트입니다.
- 샤프트는 마모와 부식방지를 위하여 특수도금하여 정교하게 연마처리되어 있고, 용도에 맞는 씰의 재질 개발로 긴 수명을 보장 받으실 수 있습니다.
| Operating Data | |||
|---|---|---|---|
| MAX PRESSURE | MAX TEMPERATURE | MAX SPEED | MEDIA |
| 200 kgf/㎠ | 120℃ | 250 RPM | HYDRAULIC. VACUUM. AIR |
제품사진

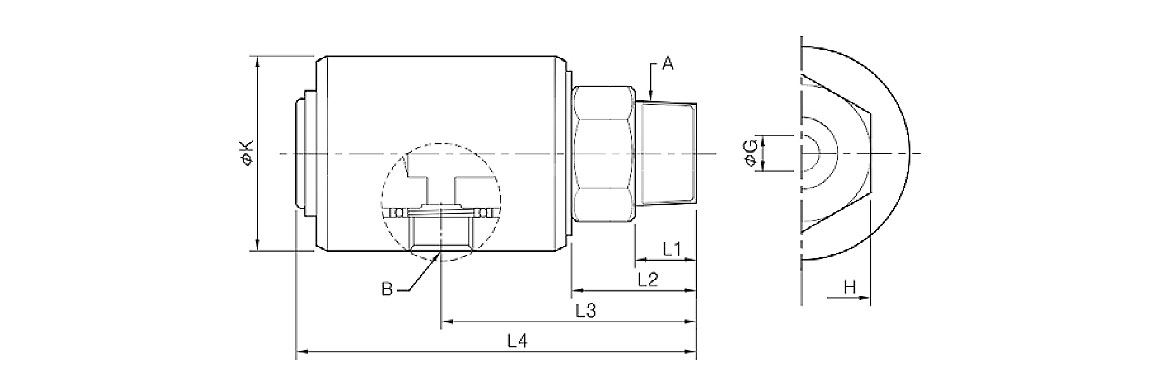

제품도면
도표
| SizeMark | A (PT) |
B (PT) |
G | H | K | L1 | L2 | L3 | L4 | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 8A | 1/4" | 1/4" | 6 | 24 | 45 | 15 | 27 | 54.5 | 88 | 0.3 |
| 10A | 3/8" | 3/8" | 10 | 24 | 45 | 15 | 32 | 59.5 | 94 | 0.7 |
| 15A | 1/2" | 1/2" | 18.4 | 50 | 78 | 20 | 47 | 82 | 124.3 | 1.2 |
장착사진
