냉각용 로타리 조인트냉각용 복식 내관 고정 타입

냉각 로타리 조인트 특징
SHW 1000시리즈는 범용으로 개발된 제품으로 하우징 재질은 스테인레스를 사용하고 급유식 볼 베어링 사용으로 회전시 안정적 성능을 보장합니다.
씰링 재질은 BRONZE 대 CARBON GRAPHITE로 구성되어 있으며 수명연장형 씰 텅스텐 카바이드, 실리콘 카바이 드는 수요자께서 선택하실 수 있습니다.
특히 씰링표면은 광학적으로 완벽히 초정밀 래핑되어 있습니다. 로타리조인트 온도계를 장착하여 사용 가능합니다.

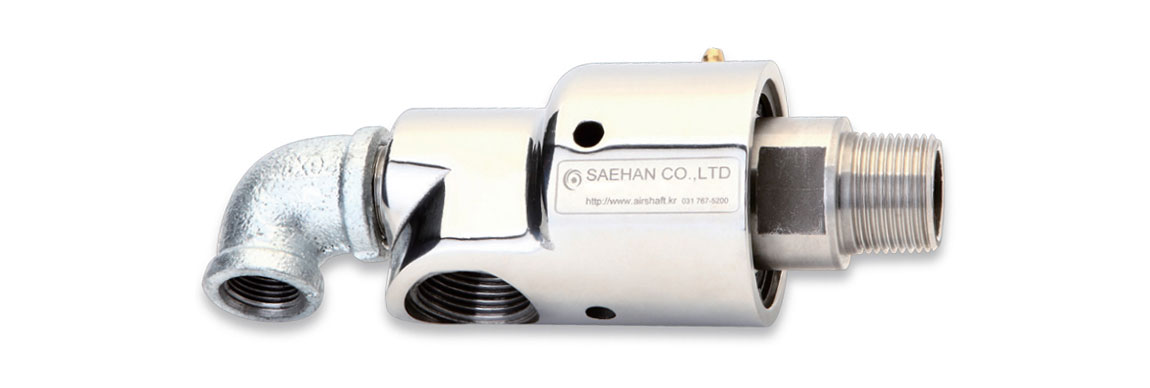

제품사진

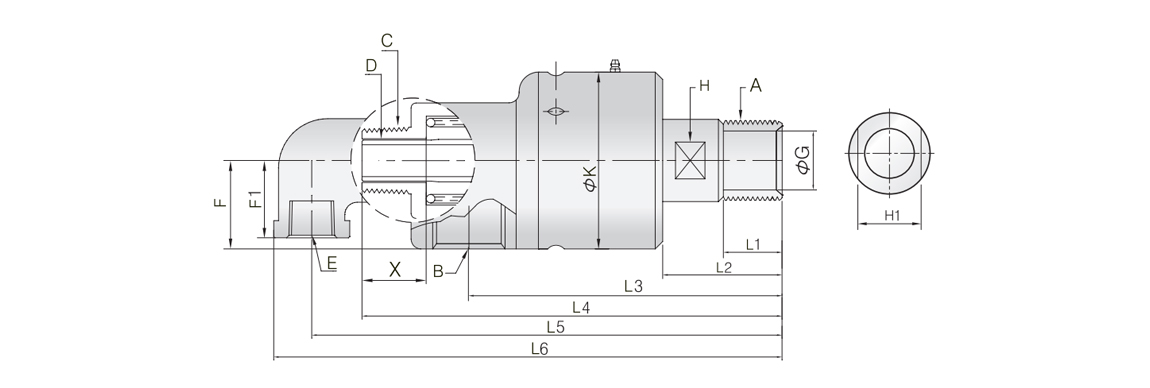

제품도면

도표

SizeMark A
(PT)		 B
(PT)		 C
(PT)		 D
(PF)		 E
(PT)		 F F1 G H H1 K L1 L2 L3 L4 L5 L6 X W
(kg)
10A 3/8" 3/8" 3/8" M6 1/4" 22 18 9.5 14 22 44.5 16 26 71 102 106 123 - 1
15A 1/2" 1/2" 1/2" 1/8" 3/8" 27.5 20 13.5 15 22 55 18 34 98 133 139 150 10 1
20A 3/4" 3/4" 1/2" 1/4" 1/2" 31.5 22 17.5 14 28 63 20 40 113 152 158 170 12 1.4
25A 1" 1" 3/4" 3/8" 1/2" 36 27 23 18 34 72 25 46 124 170 186 202 13 2
32A 1 1/4" 1 1/4" 1" 1/2" 3/4" 42.5 33 29.5 21 42 85 30 55 143 211 219 236 15 3
40A 1 1/2" 1 1/2" 1 1/4" 3/4" 3/4" 46.5 35 35 25 50 93 34 62 167 234 250 267 17 4
50A 2" 2" 1 1/4" 3/4" 3/4" 58 35 47 25 65 116 35 62 190 259 272 289 17 7
65A 2 1/2" 2 1/2" 2" 1 1/4"
1 1/2"		 1" 67.5 45 60 30 75 135 40 75 214 228 320 347 20 14
80A 3" 3" 2 1/2" 1 1/4"
1 1/2"		 1 1/4" 75 53 70 30 85 150 40 75 225 303 350 381 20 18
