냉각용 고급형 로타리 조인트냉각용 고급형 단식 타입
- 냉각용 고급형 단식 타입 특징
- SHW 2000 Series는 Mechanical Seal Type으로 Seal Face를 설계하여 마찰계수를 줄였습니다.
- Seal Ring 재질을 사용 용도에 맞게(Carbon/Silicon Carbide/Tungsten) 선택하여 사용할 수 있습니다.
- 하우징 또한 분리형 타입으로 설계되어 간편한 유지보수를 중점으로 설계되어 있습니다.
- 사용상 용이하도록 신규 개발한 분리형 제품으로 하우징 재질은 청동을 사용하고, 하우징을 제외한 부품은 Stainless를 사용하였습니다.

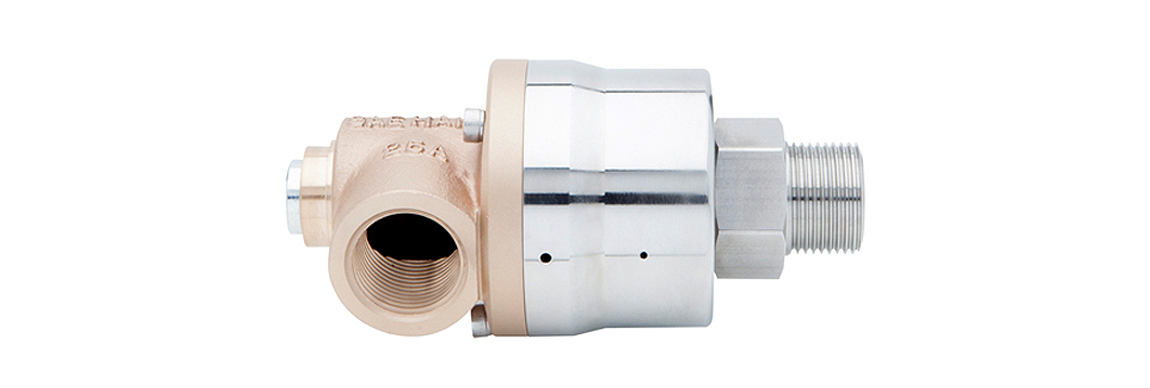

제품사진

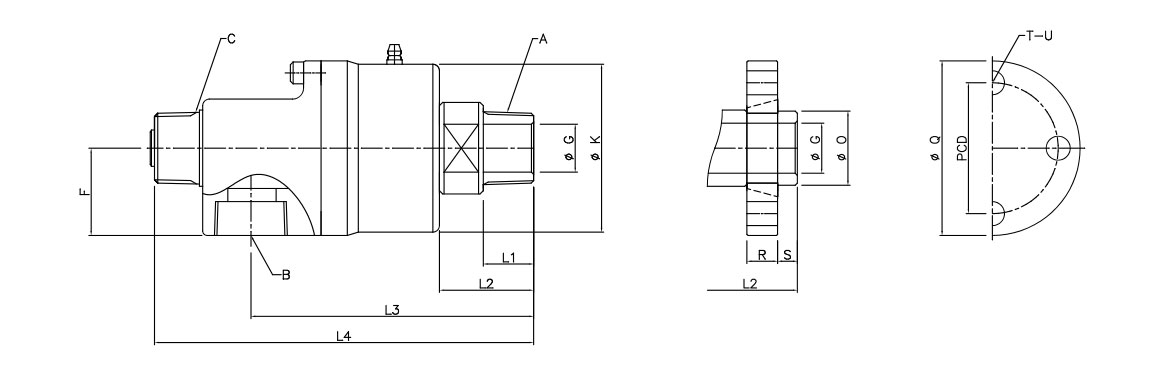

제품도면
도표
| SIZE | A(PT) | B(PT) | C(PT) | F | G | K | L1 | L2 | L3 | L4 | O | P | Q | R | S | T | U |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20A | 3/4", PT |
3/4", PT |
1/2" | 40 | 17 | 77 | 20 | 36 | 122 | 163 | 30 | 54 | 74 | 13 | 8 | 94 | 11 |
| 25A | 1", PT |
1", PT |
3/4" | 40 | 22 | 77 | 23 | 43 | 129 | 173 | 35 | 60 | 80 | 14 | 9 | 4 | 11 |
| 32A | 1 1/4" |
1 1/4" |
1" | 47 | 30 | 90 | 28 | 49 | 148 | 196 | 45 | 70 | 90 | 15 | 9 | 4 | 11 |
| 40A | 1 1/2", PT |
1 1/2", PT |
1 1/4" |
54 | 35 | 106 | 30 | 58 | 168 | 227 | 50 | 75 | 96 | 16 | 9 | 4 | 11 |
| 50A | 2", PT |
2", PT |
1 1/4" |
62 | 47 | 119 | 35 | 75 | 196 | 259 | 60 | 95 | 120 | 19 | 10 | 4 | 11 |
| 65A | 2 2/1", PT |
2 1/2", PT |
2" | 78 | 60 | 147 | 35 | 74 | 223 | 302 | 80 | 110 | 136 | 20 | 12 | 4 | 11 |
| 80A | 3", PT |
3", PT |
2 1/2" |
83 | 70 | 156 | 36 | 73 | 236 | 330 | 90 | 125 | 154 | 20 | 12 | 4 | 11 |
