냉각용 로타리 조인트냉각용 복식 내관 고정형 후렌지 타입 & 회전형 후렌지 타입

냉각 로타리 조인트 특징
SHW 1000시리즈는 범용으로 개발된 제품으로 하우징 재질은 스테인레스를 사용하고 급유식 볼 베어링 사용으로 회전시 안정적 성능을 보장합니다.
씰링 재질은 BRONZE 대 CARBON GRAPHITE로 구성되어 있으며 수명연장형 씰 텅스텐 카바이드, 실리콘 카바이 드는 수요자께서 선택하실 수 있습니다.
특히 씰링표면은 광학적으로 완벽히 초정밀 래핑되어 있습니다. 로타리조인트 온도계를 장착하여 사용 가능합니다.

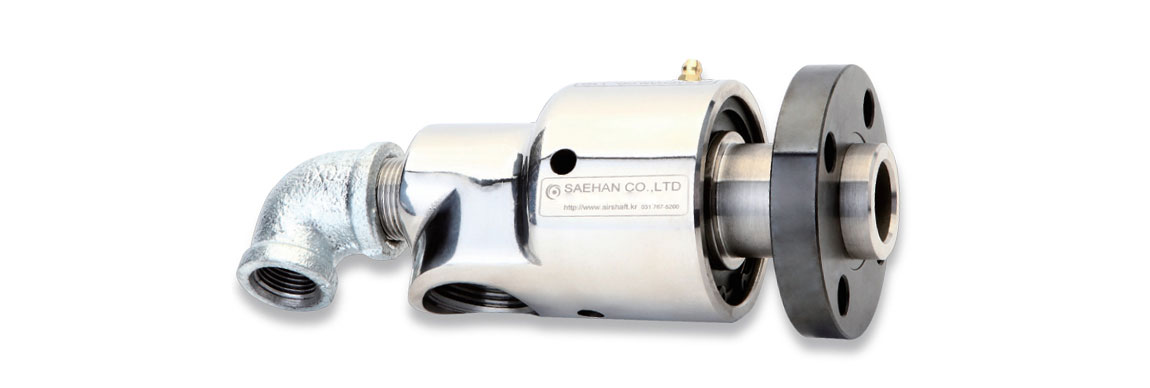

제품사진

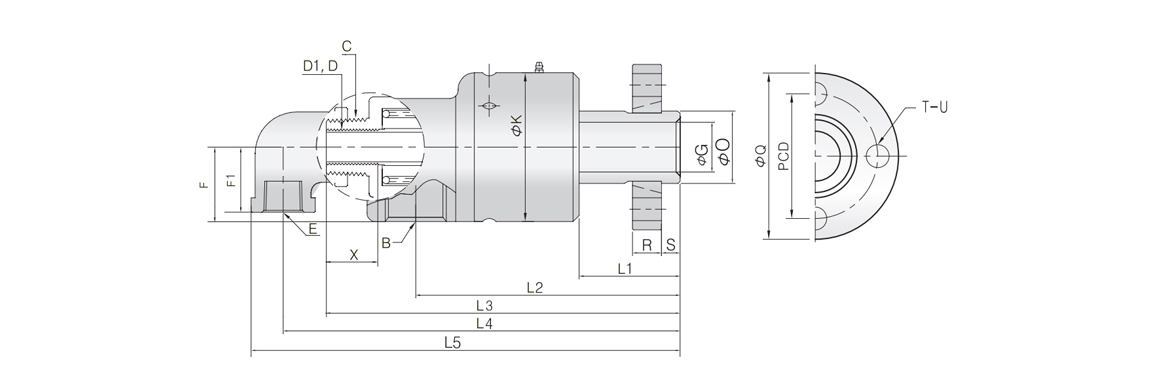

제품도면

도표

SizeMark B
(PT)		 C
(PT)		 D
(PF)		 D1 E
(PT)		 F F1 G K L1 L2 L3 L4 L5 O P Q R S T U X W
(kg)
20A 3/4" 1/2" 1/4" 12.70
12.65		 1/2" 31.5 22 17.5 63 42 115 152 160 172 30 54 74 13 8 4 11 12 1
25A 1" 3/4" 3/8" 16.80
16.75		 1/2" 36 27 23 72 46 124 170 186 202 35 60 80 14 9 4 11 13 2
32A 1 1/4" 1" 1/2" 20.50
20.45		 3/4" 42.5 33 29.5 85 55 143 211 219 236 42 70 90 15 9 4 11 15 3
40A 1 1/2" 1 1/4" 3/4" 25.30
25.24		 3/4" 46.5 35 35 93 62 167 234 250 267 50 75 96 16 9 4 11 17 4
50A 2" 1 1/4" 3/4" 25.30
25.24		 3/4" 58 35 47 116 62 190 259 272 289 65 95 120 19 10 4 13 17 7
65A 2 1/2" 2 1/2" 1 1/4"
1 1/2"		 41.90
41.82		 1" 67.5 45 60 135 75 214 288 320 347 80 110 136 20 12 4 13 20 14
80A 3" 3" 1 1/4"
1 1/2"		 58.60
58.52		 1 1/4" 75 53 70 150 75 225 303 350 381 90 125 154 20 12 6 13 20 18
