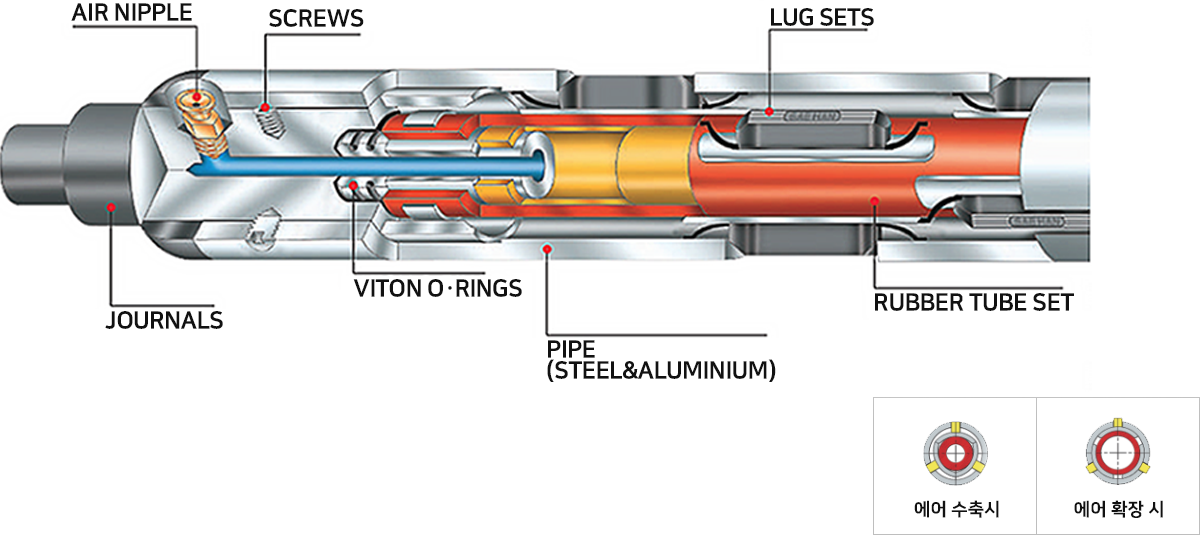

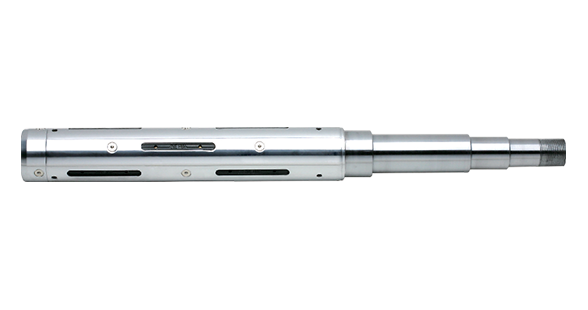

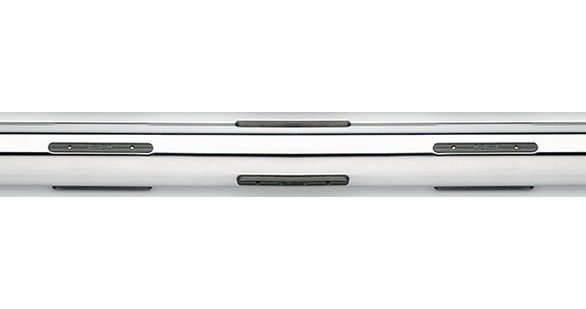

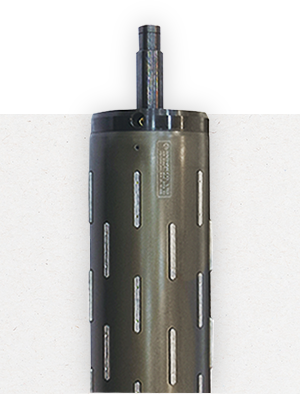

에어샤프트 세부 구조

- 에어샤프트는 돌출부의 럭(Lug)과 확장 부분의 특수 고무호스로 이루어져 있으며 에어가 주입되면
- 특수 고무관이 팽창되어 럭(Lug)을 밖으로 밀어내어 지관, 철관, 플라스틱관 등을 정확히 고정하여 사용할 수 있습니다.
- 사용이 끝난 후 원터치 에어 닛쁠 조작으로 에어를 제거시킨 후 제품과 에어샤프트를 분리할 수 있습니다.

• - 에어샤프트는 1″~25″까지 제작 가능하여 그 밖에 다양한 모델이 있습니다.
• - 경제성, 안전성 면에서 에어샤프트를 사용하므로 높은 생산성 향상을 보장 받을 수 있습니다.

에어샤프트의 특징

•

  에어 원터치 조작으로
  취급이 간단.

•

  신속한 Core 및 롤 교환이 용이,
  Core의 변형이 적기 때문에
  Core 다시 활용 가능.

•

  경량화되어 있어 핸들링이 좋고,
  작업 효율의 향상을 실현.

•

  보수 점검이 편리하고,
  안전성이 높음.

•

  확실하게 Core를 클램프 하여
  정확한 토르크 전달을 실현.

- 세한의 제품은 주문 제작으로 본사 기술팀과 상담해 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.
- 에어 압력 5~7kgf/㎠ 사용하십시오.

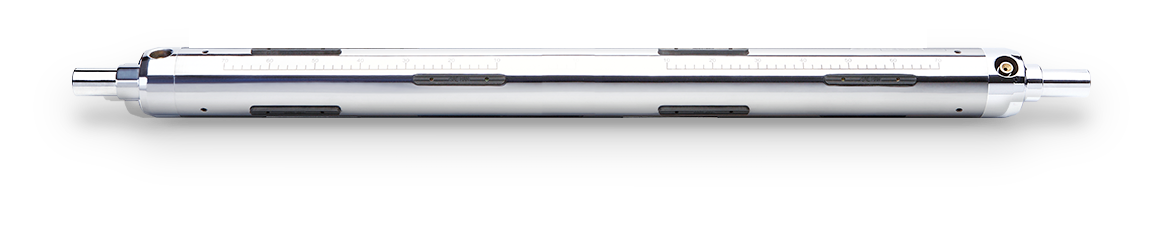

스틸STEEL

기계구조용 강관 소재로 제작되며 고강도,
내구 수명 향상 및 내마모성, 충격에 강합니다.

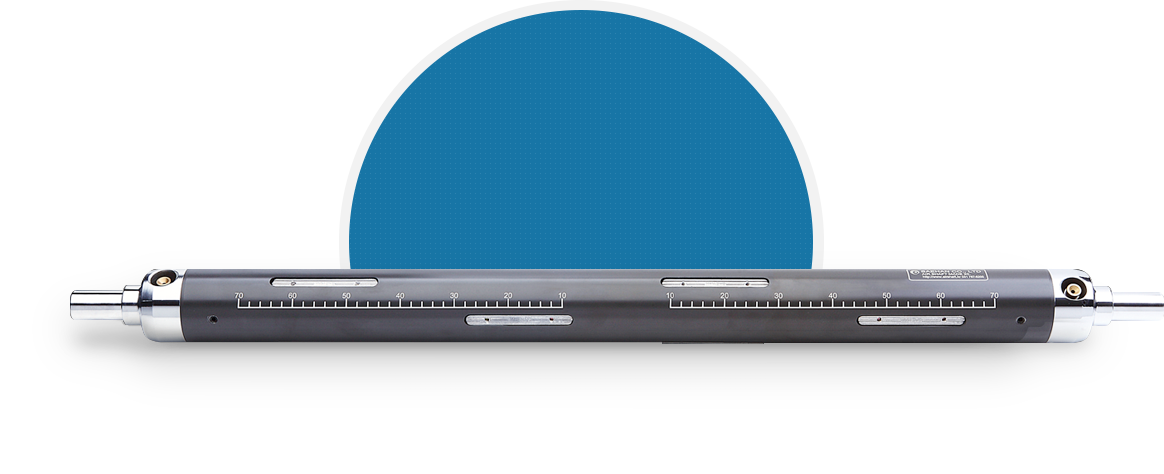

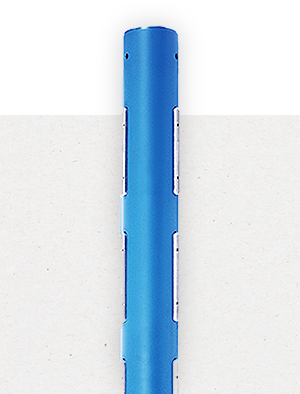

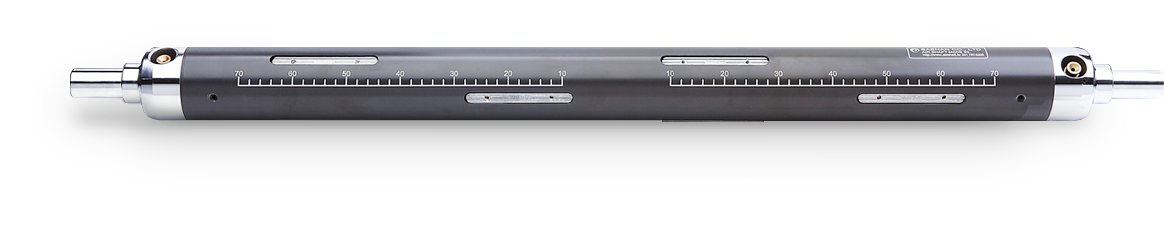

알루미늄ALUMINUM

알루미늄으로 제작되어 스틸에 비해
경량화 되어있어 핸들링이 우수합니다.

• STEEL
• ALUMINUM

주문 맞춤형 제작

세한 에어샤프트는 원단 무게, 원단 폭, 필름 재질에 따라 주문 제작이 가능하여,
다양한 고객들에게 빠르게 대응할 수 있도록 작업이 가능합니다.

•

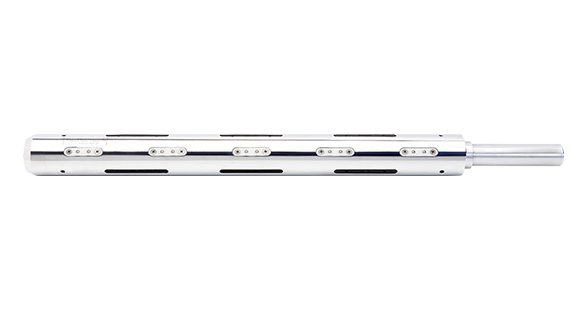

  장폭용SH-2200

•

  소폭용SH-2500

•

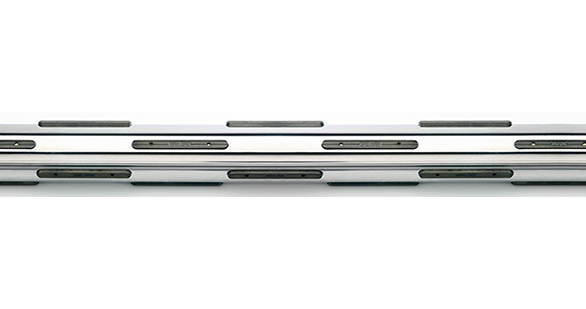

  에어샤프트
  (우레탄럭)

•

  지관커팅용
  에어샤프트

•

  경량화 에어샤프트
  (M.C 나이론)

•

  에어샤프트
  (10inch)

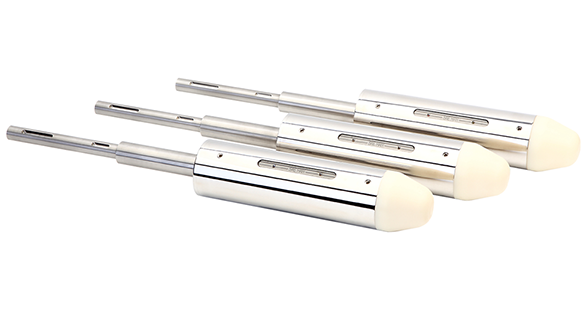

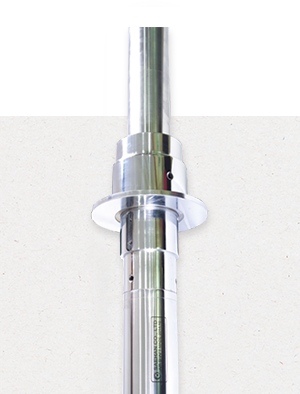

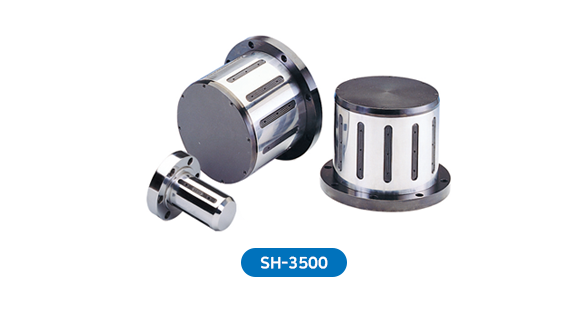

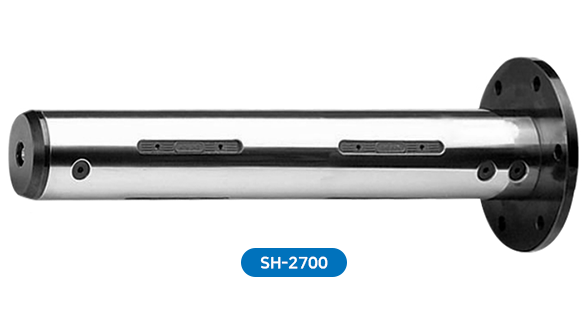

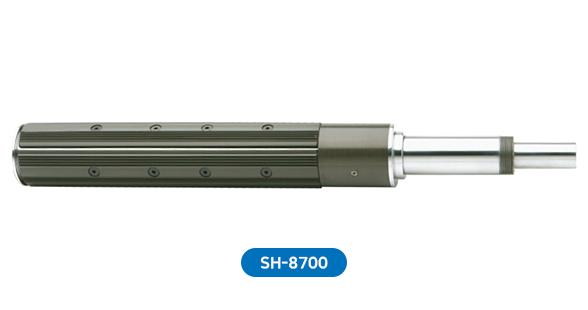

한쪽 지지형 에어샤프트 특장점

- 작업에서의 에어 샤프트 제거 작업이 불필요하고, 럭(Lug) 타입, 립 타입 등 각종 제품의 설계 및 제작이 가능합니다.
- 한쪽 지지형 에어샤프트는 기계에 설치하기 때문에 에어샤프트를 들어 올리는 작업이 필요 없이 코어의 탈착을 쉽게 할 수 있습니다.
- 세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
- 원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.
- 에어 압력 5~7 kgf/㎠ 사용하십시오.
