Hanger Type Pneumatic Air Shafts 이송용 에어샤프트

"보다 원활한 작업을 위해 개발되었습니다." 이송용 에어샤프트는 럭(Lug)이 톱니 모양으로 되어 있으며 와인딩 롤의 하역작업을 효율적으로 하기 위해 손잡이 형식으로 이동이 가능하게 제작되었습니다.

SH-6300이송용 에어샤프트 특장점

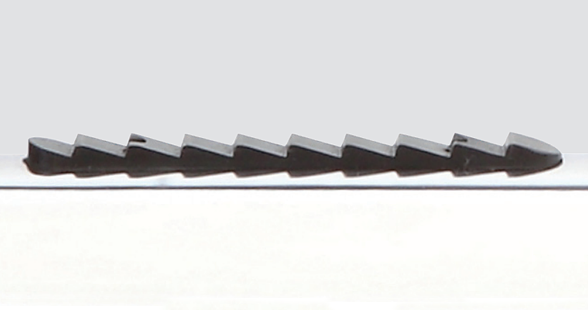

와인딩 롤을 세운 상태로 삽입하므로 톱날 모양의 럭(Lug)이 확실하게 지관에 맞물려, 매달아 내릴 수 있습니다.
롤의 외측을 잡지 않고 작업할 수 있기 때문에 제품이 손상될 우려가 없습니다.
지관 전용제품이며 다른 재질의 코어 사용 시 본사 기술팀과 상담하여 주십시오.
세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
원단 무게별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.
에어 압력은 5~7kgf/㎠로 사용하십시오.

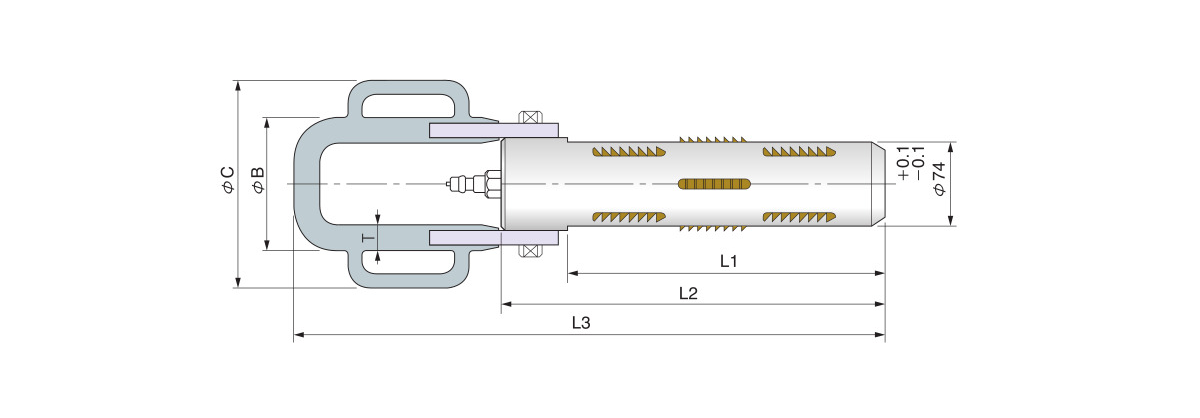

제품도면

규격별 사이즈

원단무게Mark LUG수 B C L1 L2 L3 T
150 1 114 218 210 260 440 20
300 2 114 218 320 370 550 20
450 3 126 230 430 480 668 28
600 4 126 230 540 590 778 28
750 5 126 230 650 700 888 28
900 6 126 230 760 810 998 28

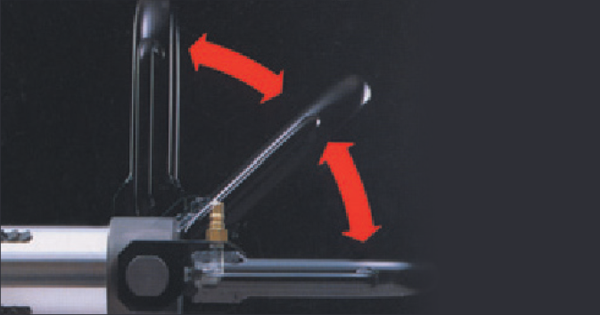

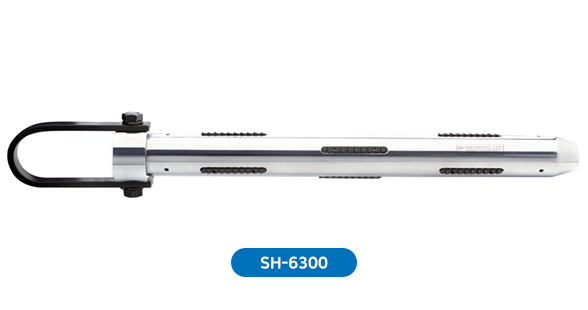

제품사진

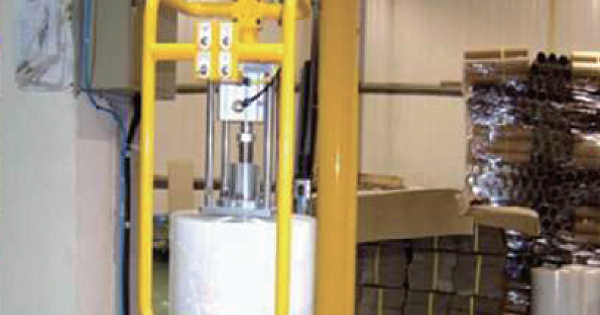

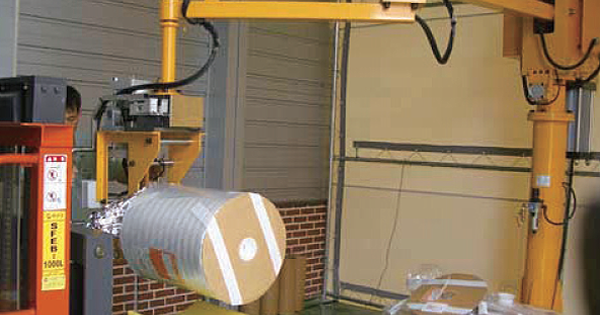

장착사진
