냉각용 로타리 조인트냉각용 단식 타입

냉각 로타리 조인트 특징
SHW 1000시리즈는 범용으로 개발된 제품으로 하우징 재질은 스테인레스를 사용하고 급유식 볼 베어링 사용으로 회전시 안정적 성능을 보장합니다.
씰링 재질은 BRONZE 대 CARBON GRAPHITE로 구성되어 있으며 수명연장형 씰 텅스텐 카바이드, 실리콘 카바이 드는 수요자께서 선택하실 수 있습니다.
특히 씰링표면은 광학적으로 완벽히 초정밀 래핑되어 있습니다. 로타리조인트 온도계를 장착하여 사용 가능합니다.

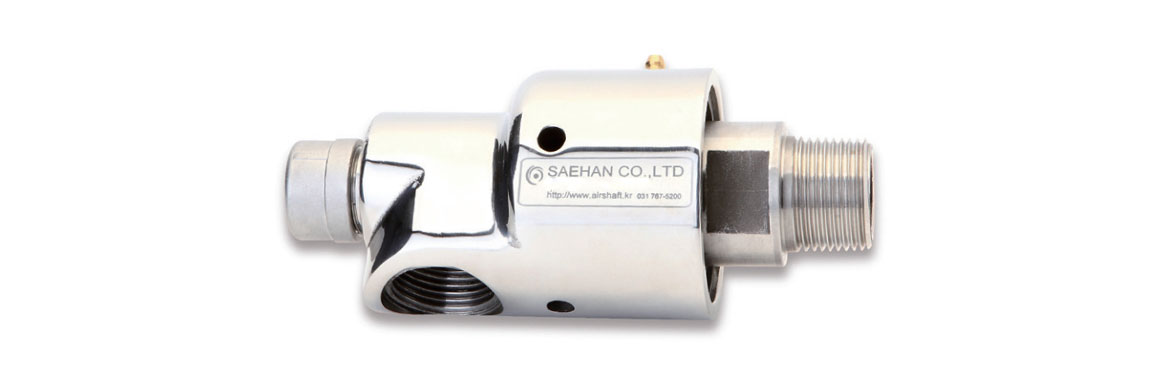

제품사진

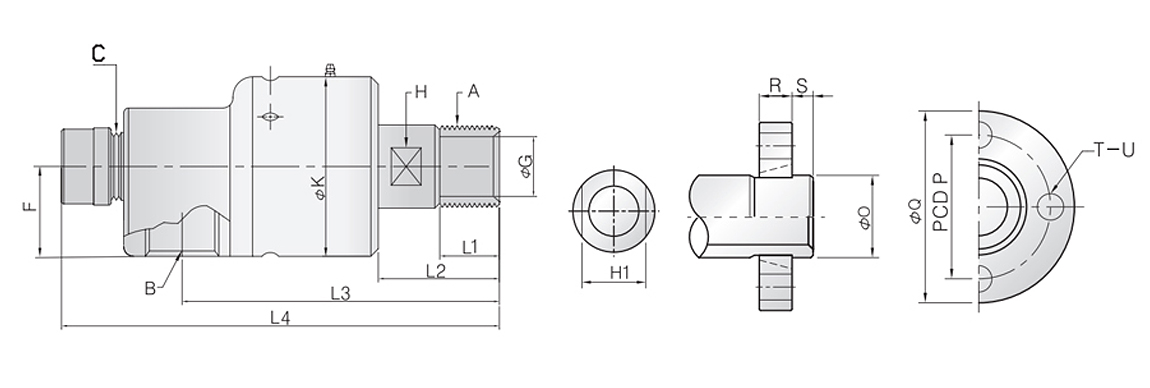

제품도면

도표

SizeMark A
(PT)		 B
(PT)		 C
(PT)		 F G H H1 K L1 L2 L3 L4 O P Q R S T U W
(kg)
6A 1/8" 1/8" - - 3.2 - - 28.5 11.5 22 63.5 71 - - - - - - - 0.5
8A 1/4" 1/4" - - 6.4 - - 41.2 11.5 29 71.5 81 - - - - - - - 0.5
10A 3/8" 3/8" 3/8" 22 9.5 14 22 44.5 16 26 71 102 - - - - - - - 0.9
15A 1/2" 1/2" 3/8" 27.5 13.5 15 22 55 18 34 98 124 - - - - - - - 1
20A 3/4" 3/4" 1/2" 31.5 17.5 14 28 63 20 40 113 140 30 54 74 13 8 4 11 1.4
25A 1" 1" 3/4" 36 23 18 34 72 25 46 124 161 35 60 80 14 9 4 11 2
32A 1 1/4" 1 1/4" 1" 42.5 29.5 21 42 85 30 55 143 190 45 70 90 15 9 4 11 3
40A 1 1/2" 1 1/2" 1 1/4" 46.5 35 25 50 93 34 62 167 222 50 75 96 16 9 4 11 4
50A 2" 2" 1 1/4" 58 47 25 65 116 35 62 190 250 60 95 120 19 10 4 13 7
65A 2 1/2" 2 1/2" - 67.5 60 30 75 135 40 65 204 268 80 110 136 20 12 4 13 13
80A 3" 3" - 75 70 30 85 150 40 75 225 295 90 125 154 20 12 6 13 17
