스팀/열매용 로타리 조인트스팀/열매용 복식 내관 회전타입

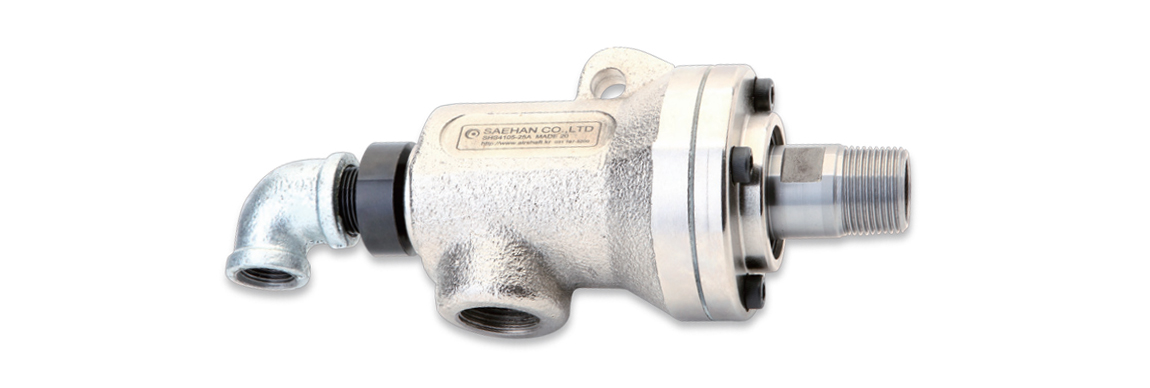

제품사진

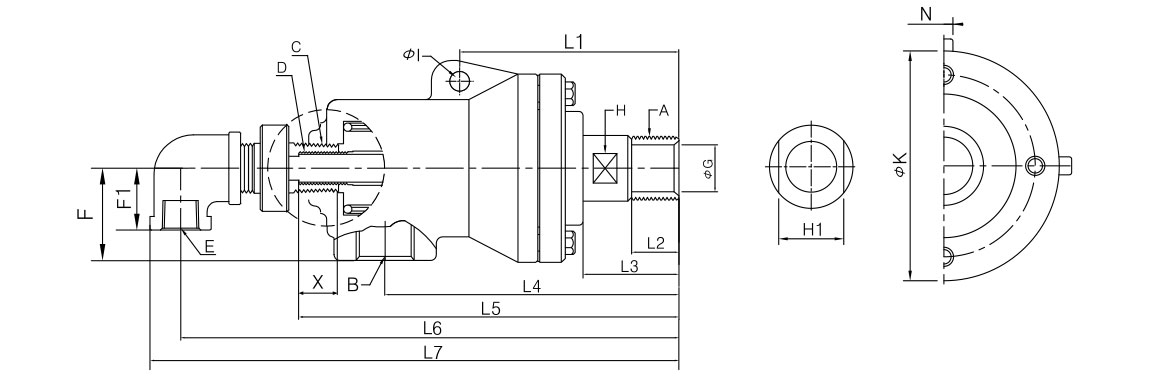

제품도면

도표

SizeMark A
(PT)
B
(PT)
C
(PT)
D E
(PT)
F F1 G H H1 I K L1 L2 L3 L4 L5 L6 L7 N X W
(kg)
20A 3/4" 3/4" 3/4" 12.70
12.57
1/2" 44 28 18 15 25 12 87 99 21 41 127 174 189 205 15 15 2.8
25A 1" 1" 3/4" 16.84
16.68
1/2" 47 28 24 15 29 14 96 116 25 50 153 211 216 232 15 13 3.7
32A 1 1/4" 1 1/4" 1" 20.54
20.39
3/4" 57 32 31 20 36 16 115 132 28 58 180 252 259 276 15 15 6.5
40A 1 1/2" 1 1/2" 1 1/4" 25.32
25.17
3/4" 62 34 38 20 44 17 125 135 30 60 196 273 291 308 15 17 8
50A 2" 2" 1 1/4" 25.32
25.17
3/4" 75 34 50 30 61 18 145 148 30 63 230 303 324 341 15 17 13
65A 2 1/2" 2 1/2" 2" 41.90
41.75
2" 82 71 62.5 35 73 20 163 182 40 80 254 353 410 455 18 25 20
80A 3" 3" 2 1/2" 47.40
47.25
2 1/2" 96 82 80 35 90 22 214 205 50 94 324 439 480 525 20 28 38
100A 4" 4" 3" 58.60
58.45
3" 135 101 98 45 105 26 260 243 66 100 383 524 555 605 22 30 57
