에어 & 유압용 복식

에어 & 유압용 복식 특징
세한 SHHA 7100/7200 시리즈는 저압에서 고압까지 사용되는 각종 산업기계 특성에 맞는 로타리 조인트입니다.
샤프트는 마모와 부식방지를 위하여 특수도금하여 정교하게 연마처리되어 있고, 용도에 맞는 씰의 재질 개발로 긴 수명을 보장 받으실 수 있습니다.
Operating Data
MAX PRESSURE MAX TEMPERATURE MAX SPEED MEDIA
200 kgf/㎠ 120℃ 250 RPM HYDRAULIC. VACUUM. AIR

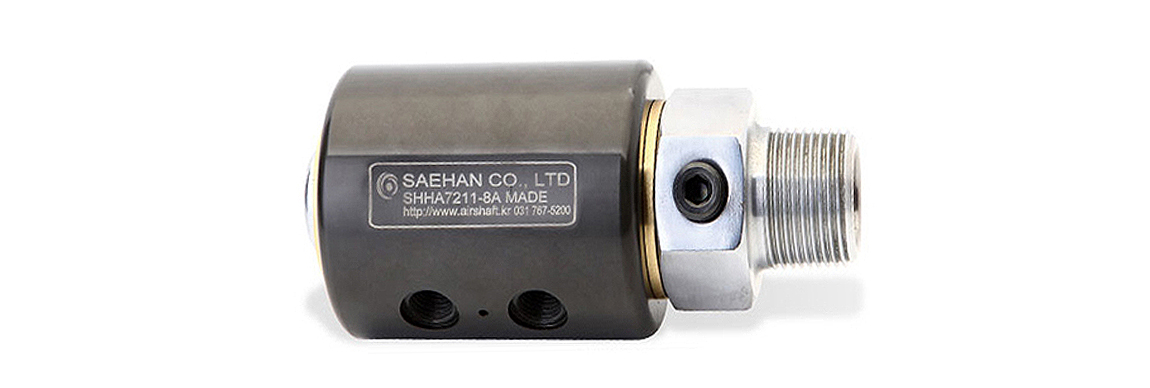

제품사진

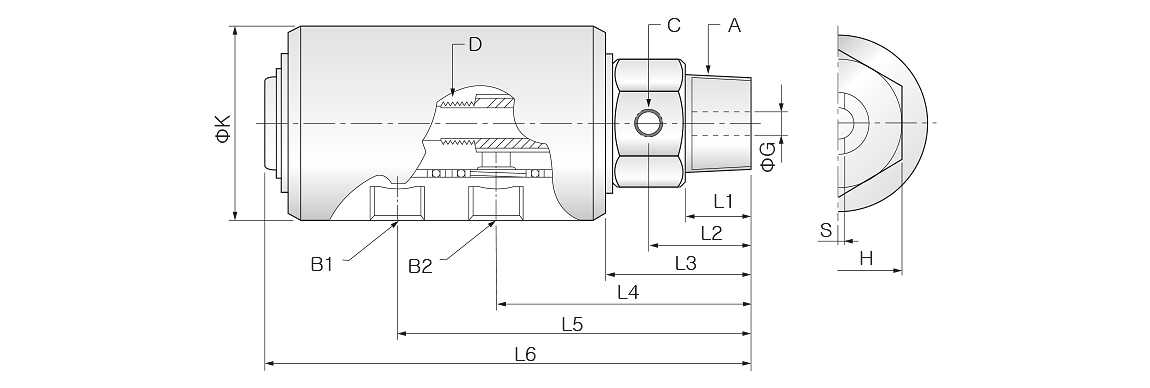

제품도면

도표

SizeMark A
(PT)		 B1/B2
(PT)		 C
(PT)		 D G H K L1 L2 L3 L4 L5 L6 S W
(kg)
8A 1" 1/4" 1/4" 1/4" 8 44.4 66.3 27 39.2 55.5 82.1 111.5 150 5 1.6
15A 1 1/4” 1/2" 1/2” 1/2” 15 55 76.3 28 43.5 63 110.5 152.5 208 6 3
20A 1 1/2" 3/4" 3/4" 3/4" 18 63.5 89 30.2 47.7 66.6 117.5 165.9 225.4 6 4.4

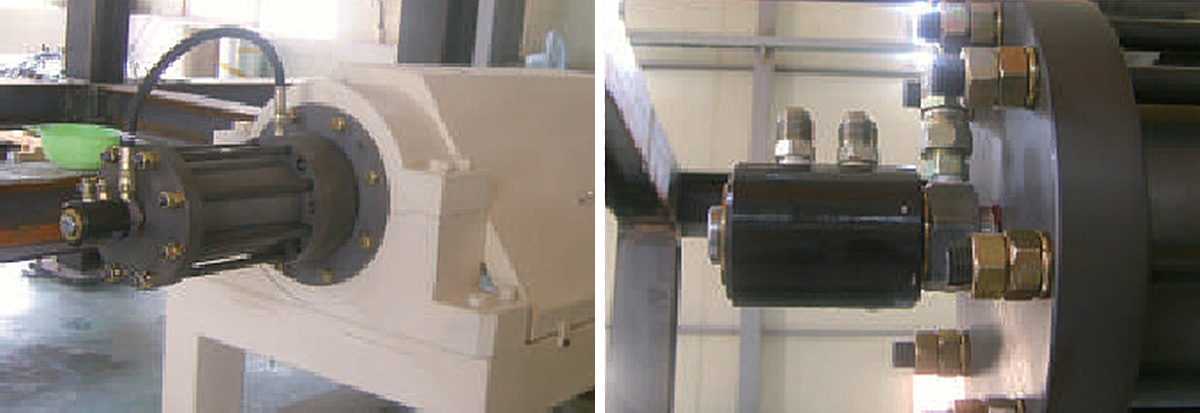

장착사진
