스팀/열매용 로타리 조인트스팀/열매용 단식&후렌지 타입

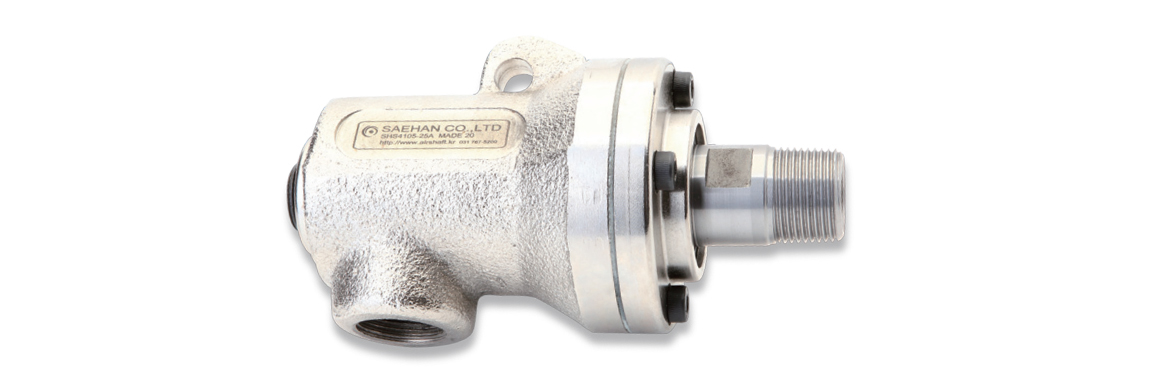

제품사진

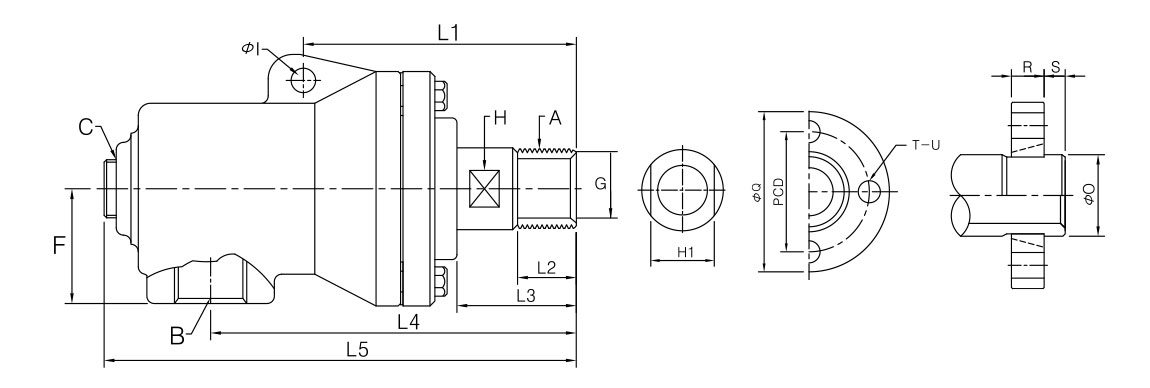

제품도면
도표
| SizeMark | A (PT) |
B (PT) |
C (PT) |
F | G | H | H1 | I | L1 | L2 | L3 | L4 | L5 | O | P | Q | R | S | T | U | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20A | 3/4" | 3/4" | 3/4" | 44 | 18 | 15 | 25 | 12 | 99 | 21 | 41 | 127 | 164 | 28.5 | 54 | 74 | 13 | 8 | 4 | 11 | 2.6 |
| 25A | 1" | 1" | 3/4" | 47 | 24 | 15 | 29 | 14 | 116 | 25 | 50 | 153 | 195 | 35 | 60 | 80 | 14 | 9 | 4 | 11 | 3.6 |
| 32A | 1 1/4" | 1 1/4" | 1" | 57 | 31 | 20 | 36 | 16 | 132 | 28 | 58 | 180 | 235 | 45 | 70 | 90 | 15 | 9 | 4 | 11 | 6 |
| 40A | 1 1/2" | 1 1/2" | 1 1/4" | 62 | 38 | 20 | 44 | 17 | 135 | 30 | 60 | 196 | 263 | 50 | 75 | 96 | 16 | 9 | 4 | 11 | 8 |
| 50A | 2" | 2" | 1 1/4" | 75 | 50 | 30 | 61 | 18 | 148 | 30 | 63 | 230 | 297 | 60 | 95 | 120 | 19 | 10 | 4 | 13 | 13 |
| 65A | 2 1/2" | 2 1/2" | - | 82 | 62.5 | 35 | 73 | 20 | 182 | 40 | 80 | 254 | 325 | 80 | 110 | 136 | 20 | 12 | 4 | 14 | 19 |
| 80A | 3" | 3" | - | 96 | 80 | 35 | 90 | 22 | 205 | 50 | 94 | 324 | 480 | 90 | 125 | 154 | 20 | 12 | 4 | 14 | 37 |
| 100A | 4" | 4" | - | 135 | 98 | - | 105 | 26 | 243 | 55 | 100 | 383 | 480 | 113 | 165 | 195 | 22 | 15 | 6 | 18 | 60 |
