Air Slitter Drive Precison Shafts 정밀 에어샤프트

세한의 정밀 에어샤프트는 Core의 위치 결정이 용이하므로 롤 교환 작업을 한층 빠르게 실행할 수 있는 동시에,
원터치 조작으로 사용할 수 있기 때문에 에너지 절감과 생산성 및 능률 향상에 기여합니다.
재질은 STEEL 또는 ALUMINIUM 이며 경량물과 중량물 코어, 각종 필름, 언와인딩 및 리와인딩에 사용됩니다.
파이프 측면으로 여러 개의 에어 튜브가 설치되고, 규격은 Ø25~Ø40까지 다양하게 주문 제작됩니다. * 에어 압력은 3~6kgf/㎠ 로 사용하십시오.

  • 의장등록
  • 특허등록
  • 실용신안
SH-7200정밀 에어샤프트 특장점
마스크, 강화필름, 종이, 포장지의 소폭, 스리팅머신에 사용
최소폭 3mm 저미크론 3 ~ 20(μ) 작업 시 사용
Core 위치 결정이 용이하므로 롤 교환 작업을 한층 빠르게 실행함과 동시에 원터치 조작으로 사용할 수 있기 때문에 귀사의 에너지 절감, 생산성, 능률 향상에 기여할 것을 확신합니다.

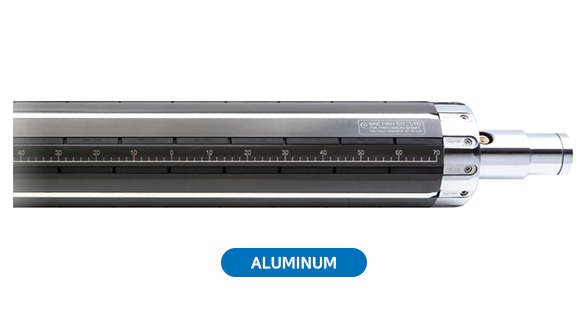

ALUMINIUM
ALUMINIUM으로 제작되어 STEEL에 비해 경량화 되어있어 핸들링이 우수합니다.

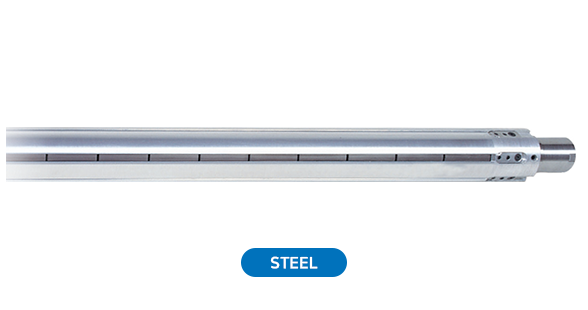

STEEL
기계구조용 강관소재로 제작되어 고강도, 내구수명 향상 및 내마모성, 충격에 강합니다.
원단 무게 고하중에 사용되도록 개발되었습니다.
고무럭, 에어튜브 또한 기존의 규격보다 2배로 커져 제품 수명이 길어졌습니다.

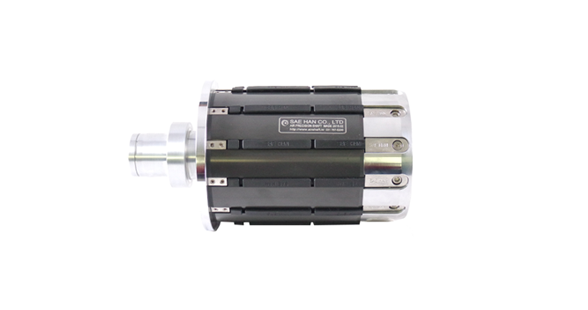

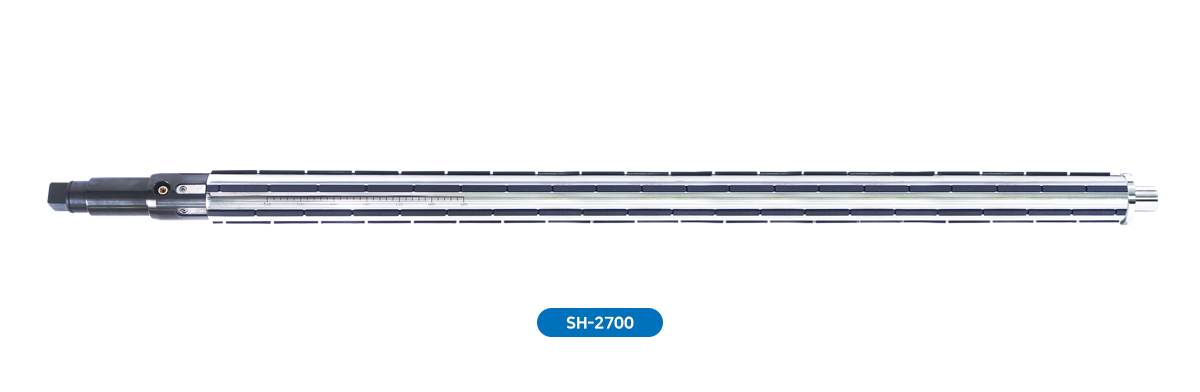

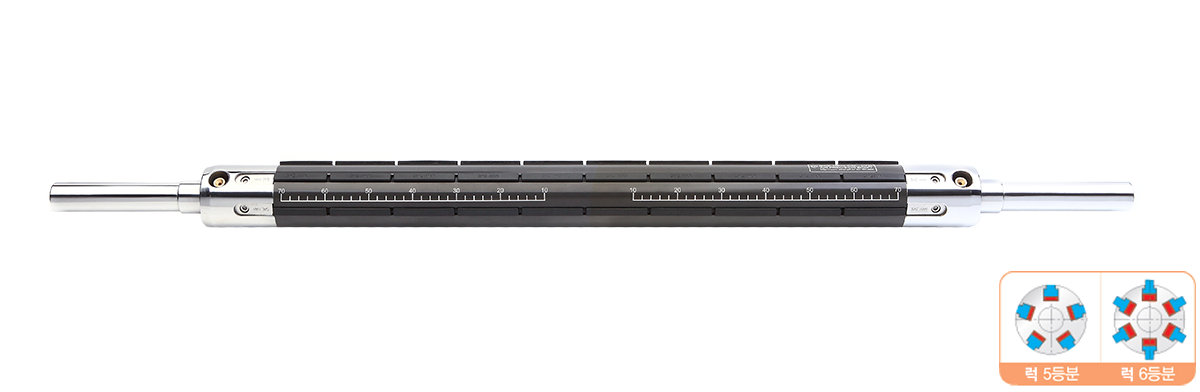

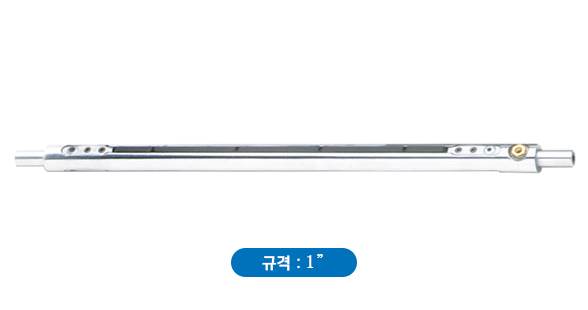

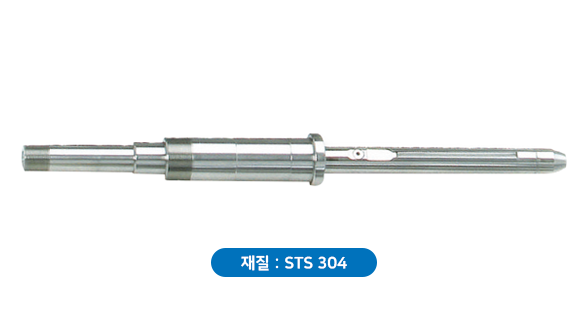

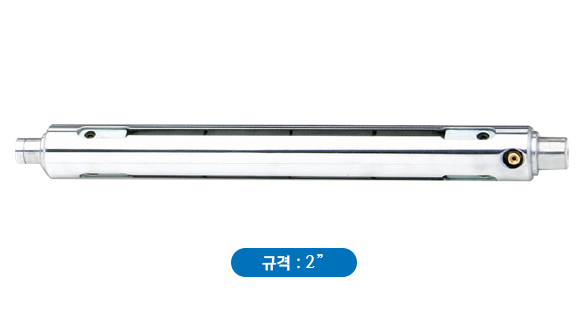

제품사진

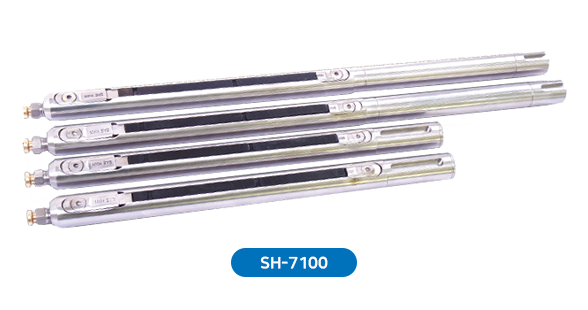

SH-7100정밀 에어샤프트 특장점
SH-7200 TYPE에서 기술한 바와 같고 재질은 ALUMINIUM 또는 STEEL이며 경량물과 중량물코어, 각종 필름, 언와이딩, 리와인딩에 사용됩니다.
파이프 측면으로 여러개의 에어튜브가 설치되고 제일 작은 규격은 Ø25~Ø40까지 다양한 규격으로 주문 제작됩니다.
에어압력 3~6 kgf/cm² 사용하십시오.

Air Slitter Drive High Precison Shafts 초정밀에어샤프트

SH-7500초정밀 에어샤프트 특장점
원주상 럭(Lug)은 길이 방향으로 균등하게 상승하며 Core 내경의 편심량 ±0.1~0.2
(코어의 재질에 따라 달라질 수 있습니다) 관의 내경은 자동으로 센터링하여 줌으로써 직진도를 유지합니다.
에어 주입 시 알루미늄 럭(Lug)이 상승하여 관에 센터링을 유지한 후 이후에 고무 럭(Lug)이 상승하여 정확하게 클램프 할 수 있습니다.
세한의 제품은 주문 제작으로 본사 기술팀과 상담하여 주십시오.
원단 무게 별 STEEL, ALUMINIUM 주문 제작 시 본사 기술팀과 상담하여 주십시오.

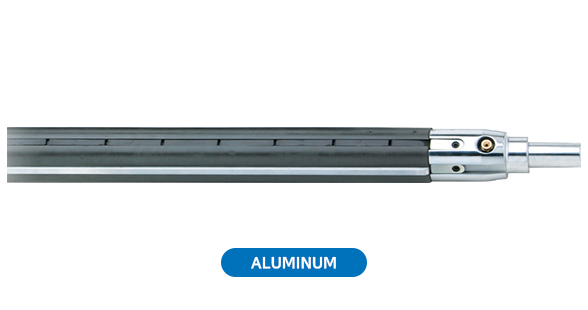

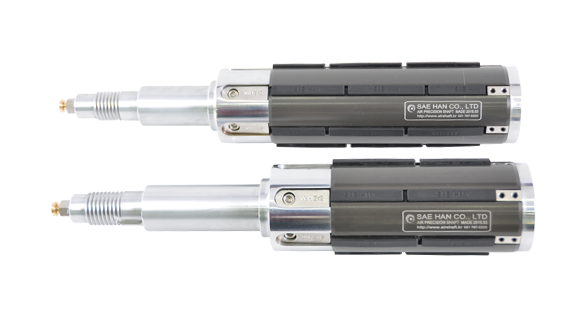

제품사진
