스팀/열매용 로타리 조인트스팀/열매용 복식 내관 고정형 후렌지 타입, 회전형 후렌지 타입

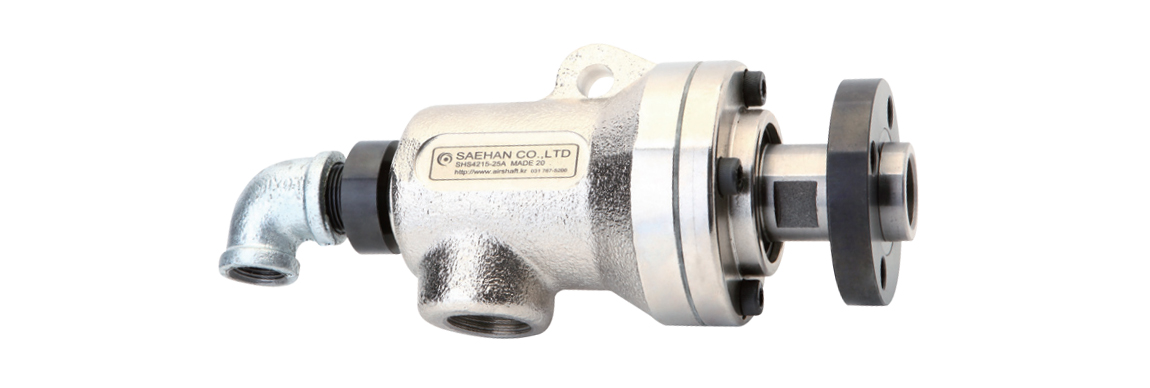

제품사진

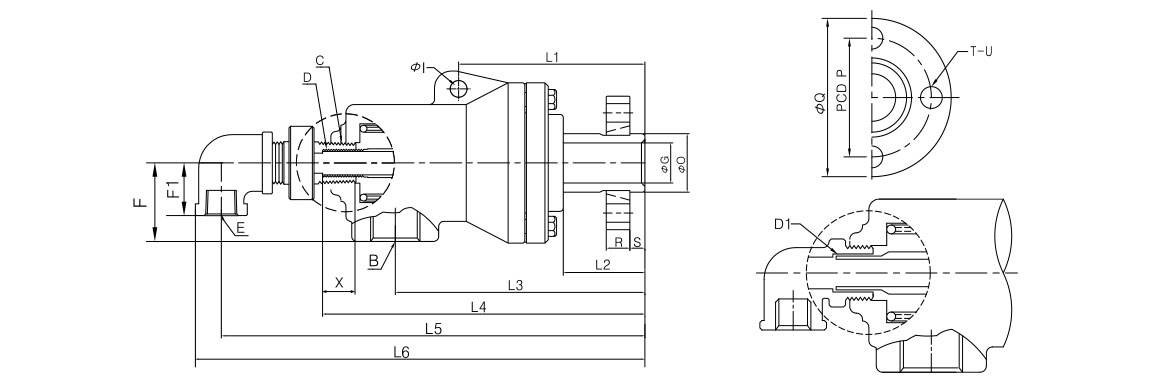

제품도면

도표

SizeMark B
(PT)		 C
(PT)		 D
(PF)		 D1 E
(PT)		 F F1 G I L1 L2 L3 L4 L5 L6 O P Q R S T U X W
(kg)
20A 3/4" 3/4" 1/4" 12.70
12.57		 1/2" 44 28 18 12 99 41 127 174 189 205 28.5 54 74 13 8 4 11 15 2.8
25A 1" 3/4" 3/8" 16.84
16.68		 1/2" 47 28 24 14 116 50 153 211 216 232 35 60 80 14 9 4 11 13 3.7
32A 1 1/4" 1" 1/2" 20.54
20.39		 3/4" 57 32 31 16 132 58 180 252 259 276 45 70 90 15 9 4 11 15 6.5
40A 1 1/2" 1 1/4" 3/4" 25.32
25.17		 3/4" 62 34 38 17 135 60 196 273 291 308 50 75 96 16 9 4 11 17 8
50A 2" 1 1/4" 3/4" 25.32
25.17		 3/4" 75 34 50 18 148 63 230 303 324 341 62 95 120 19 10 4 13 17 13
65A 2 1/2" 2" 1 1/4"
1/2"		 41.90
41.75		 2" 82 71 62.5 20 182 80 254 353 410 455 80 110 136 20 12 4 14 25 20
80A 3" 2 1/2" 1 1/2"
2"		 47.40
47.25		 2 1/2" 96 82 80 22 205 94 324 439 480 525 90 125 154 20 12 4 14 28 38
100A 4" 3" 2"
2 1/2"		 58.60
58.45		 3" 135 101 96 25 230 97 380 524 555 605 113 165 195 22 15 6 18 30 57
