Non-Clutch Single Coil Spring Seals논-클러치 싱글 코일 스프링 씰

선박 및 해수용과 각종 연료, 물, 기름 등에 사용되며,
특히 바닷물에 스프링 부식을 방지하고자 특수 처리된 싱글 코일 스프링(Single Coil Spring)이 사용되도록 설계

멀티 스프링 듀얼 씰 특징
Spring Driving Type으로 단순하고 견고하여 내구성이 좋아 다양한 유체 범위에 적용 가능하며 고속 회전에는 적합하지 않습니다.
선박용 해수, 물, 각종 연료와 산에 관련 된 모든 화학 물질과 부식성 액체, 기체 등에 적용합니다.
석유 화학, 제약, 화학 분야, 식품, 오폐수 발전기 등 모든 산업 분야에 사용합니다.
Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed
20~100mm -30℃~160℃
(depending on materials)
Up to 1.5MPa 15m/s

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

제품사진

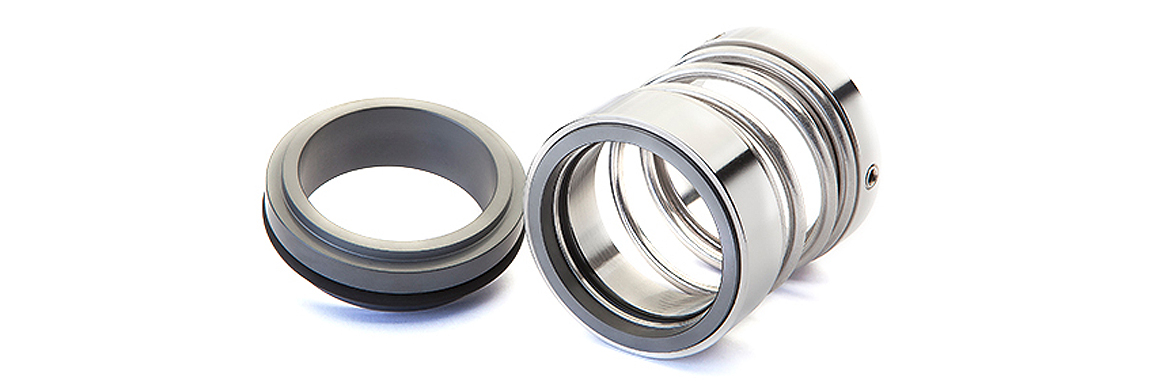

SHM-N3

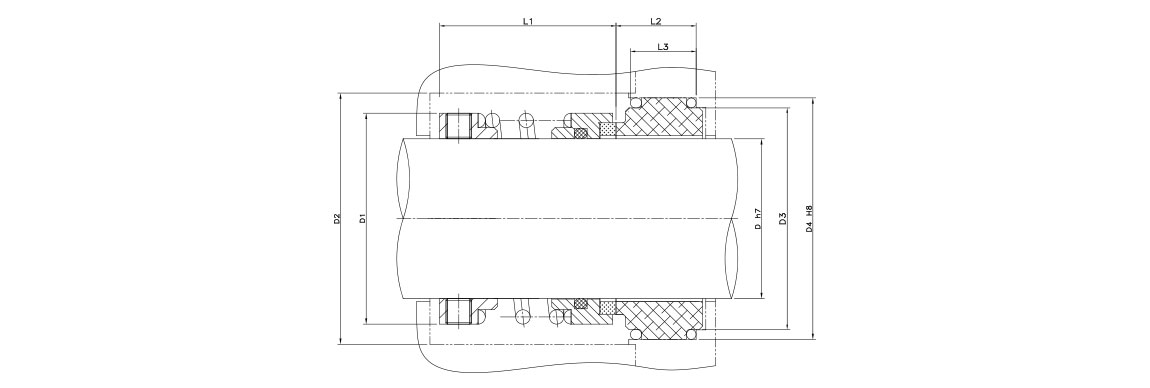

제품도면

도표

D D1 D2 L1 D3 D4 L2 L3
20 34 36 41 42 36 23 18
22 36 38 41 44 38 23 18
25 39 41 43 47 41 23 18
28 42 44 45 50 44 23 18
30 44 46 45 52 46 23 18
32 46 48 45 54 48 23 18
35 49 51 49 57 51 23 18
38 54 58 53 64 58 25 20
40 56 60 55 66 60 25 20
42 58 62 55 68 62 25 20
43 59 63 55 69 63 25 20
45 61 65 55 71 65 25 20
48 64 68 55 74 68 25 20
50 66 70 60 76 70 25 20
52 68 72 61 78 72 25 20
55 71 75 61 81 75 25 20
58 76 83 63 89 83 28 22
60 78 85 63 91 85 28 22
62 80 87 63 93 87 28 22
65 84 90 67 96 90 28 22
68 87 93 67 99 93 30 24
70 90 95 68 101 95 30 24
75 95 104 72 110 104 30 24
80 100 109 72 115 109 31 25
85 107 114 77 120 114 31 25
90 112 119 77 125 119 31 25
95 119 124 82 130 124 31 25
100 124 129 82 135 129 31 25
