Multiple-Spring Single Seals멀티플 스프링 싱글 씰

황산, 질산, 인산, 염산 등 산에 관한 모든 화학 물질과 부식성 액체, 기체, 산에 사용되도록 설계

멀티 스프링 듀얼 씰 특징
- Multi Spring Type으로 균일한 면압의 유지로 Seal 표면의 마찰이 적어 동력 손실의 최소화와 고온, 고압, 고속에 적합합니다.
- 장시간 사용에 적합하며 단순하고 견고한 내구성과 낮은 가격에 가장 대표적인 Mechanical Seal입니다.
- 부식성 유체와 석유 화학, 제약 분야 및 오일 정제 등 다양한 화학분야에 적용
- Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed
20~150mm -30℃~250℃
(depending on materials)
Up to 1.5MPa 15m/s

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

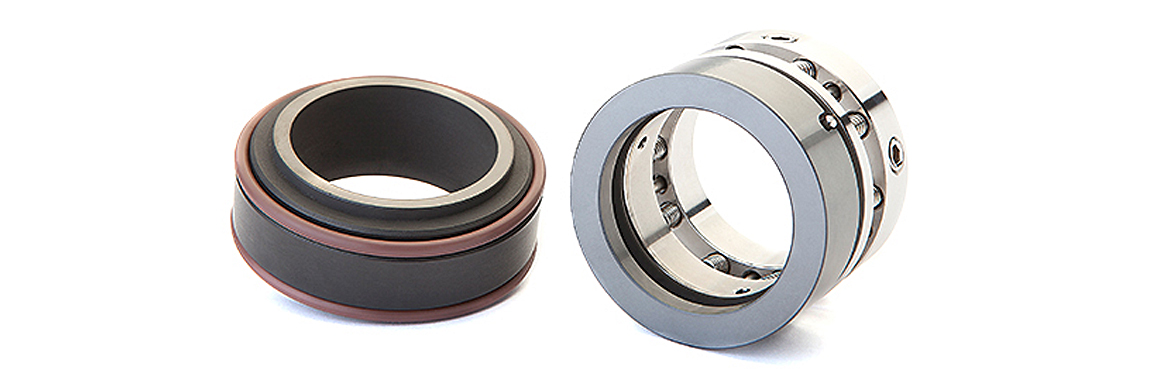

제품사진

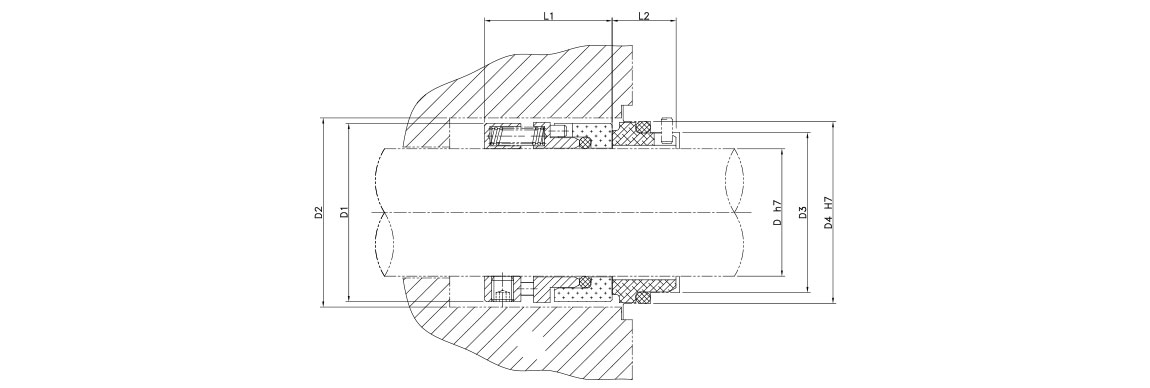

제품도면

도표

Model D D1 D2 L1 L2 D3 D4
S2 020 20 34 36 35 17 29 35
S2 022 22 36 38 35 17 31 37
S2 025 25 39 41 35 17.5 34 40
S2 028 28 42 44 35 17.5 37 43
S2 030 30 44 46 35 17.5 39 45
S2 032 32 46 48 35 17.5 42 48
S2 035 35 49 51 35 17.5 44 50
S2 038 38 54 58 38 20.5 49 56
S2 040 40 56 60 38 20.5 51 58
S2 042 42 58 62 38 20.5 53 60
S2 045 45 61 65 38 20.5 56 63
S2 048 48 64 68 38 20.5 59 66
S2 050 50 66 70 39 23 62 70
S2 052 52 68 72 40 23 - -
S2 055 55 71 75 40 23 67 75
S2 058 58 76 83 41 23 70 78
S2 060 60 78 85 41 24 72 80
S2 062 62 80 87 41 24 - -
S2 065 65 83 90 41 24 77 85
S2 068 68 86 93 41 26 81 90
S2 070 70 90 95 42 26 83 92
S2 075 75 95 104 42 26 86 97
S2 080 80 100 109 42 26 95 105
S2 085 85 105 114 43 26 100 110
S2 090 90 110 119 45 26 105 115
S2 095 95 115 124 45 26 110 120
S2 100 100 120 129 45 26 115 125
S2 105 105 127 134 45 30 - -
S2 110 110 132 139 45 30 - -
S2 120 120 144 150 52 30 - -
S2 130 130 154 160 52 30 - -
S2 140 140 164 175 52 30 - -
S2 150 150 180 190 62 30 - -
