Multi-Spring Dual Seals멀티 스프링 듀얼 씰

모든 화학 물질과 부식성 액체, 기체, 산에 사용되도록 설계

멀티 스프링 듀얼 씰 특징
- Multi Spring Type으로 Seal 표면의 마찰이 적어 동력 손실의 최소화와 고온, 고압, 고속에 적합합니다.
- 2개의 일반 SEAL 사용 공간에 Double로 사용함으로써 짧은 공간과 자동 Setting의 편리함이 있습니다.
- 석유 화학, 제약, 화학 분야, 오일 정제 등 모든 산업 분야에 사용합니다.
- Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed
22~100mm -30 ~ 250℃(depending on materials)
-10~150℃(limit for shrink connection)
Up to 1.5MPa 15m/s

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

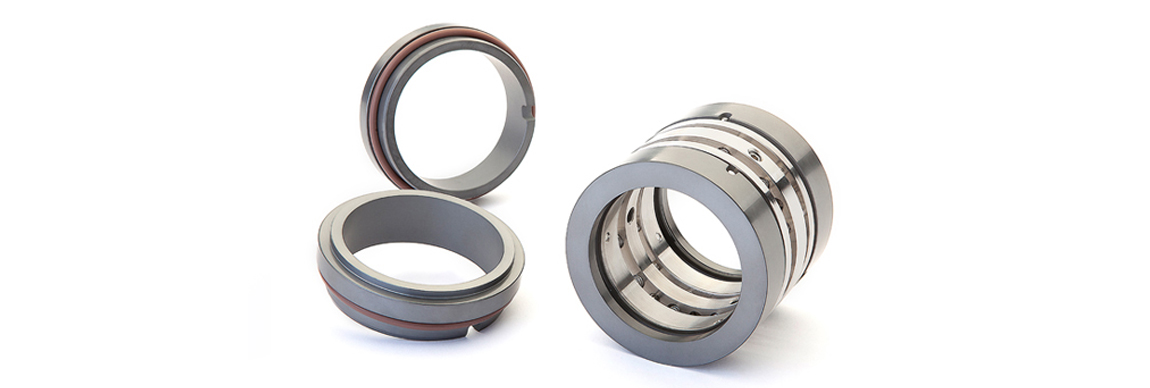

제품사진

제품도면

도표

SIZE D D1 D2 L L1 L2
MD22 22 31 37 81 61 10
MD24 24 33 39 81 61 10
MD25 25 34 40 81 61 10
MD28 28 37 43 81 61 10
MD30 30 39 45 81 61 10
MD32 32 42 48 81 61 10
MD33 33 42 48 81 61 10
MD35 35 44 50 81 61 10
MD38 38 49 56 81 61 10
MD40 40 51 58 81 61 10
MD43 43 54 61 92 65 13.5
MD45 45 56 63 92 65 13.5
MD48 48 59 66 93 65 14
MD50 50 62 70 93 65 14
MD53 53 65 73 93 65 14
MD55 55 67 75 93 65 14
MD58 58 70 78 93 65 14
MD60 60 72 80 93 65 14
MD63 63 75 83 93 65 14
MD65 65 77 85 93 65 14
MD68 68 81 90 93 65 14
MD70 70 83 92 101.6 67 17.3
MD75 75 88 97 101.6 67 17.3
MD80 80 95 105 102 67 17.5
MD85 85 100 110 102 67 17.5
MD90 90 105 115 102 67 17.5
MD95 95 110 120 102 67 17.5
MD100 100 115 125 102 67 17.5
