Clutch Torque Transmission Seals클러치 토크 트랜스미션 씰

클러치 토크 트랜스미션 씰(Clutch Torque Transmission Seal)의 사용 용도는 드라이브 타입(Drive Type)으로
슬러리(slurry) 혼합 유체 및 결정성 유체, 특히 고점도성 유체와 탄화수소류 등에 권장

클러치 토크 트랜스미션 씰 특징
- Mono Spring Type으로 고점도, 점성유체에도 Shaft, Sleeve에 정확한 동력 전달로 마모 및 파손 방지 감소.
- 회전 장비 모든 종류로 Mixer, Centrifugal Pump, Agitator등에 사용하며 고속 회전엔 적합하지 않습니다.
- 석유 화학, 제약, 화학 분야, 식품, 오폐수 발전기 등 모든 산업 분야에 사용합니다.
- Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed
20~100mm -30 ~ 160℃ (depending on materials) Up to 1.5MPa 15m/s

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

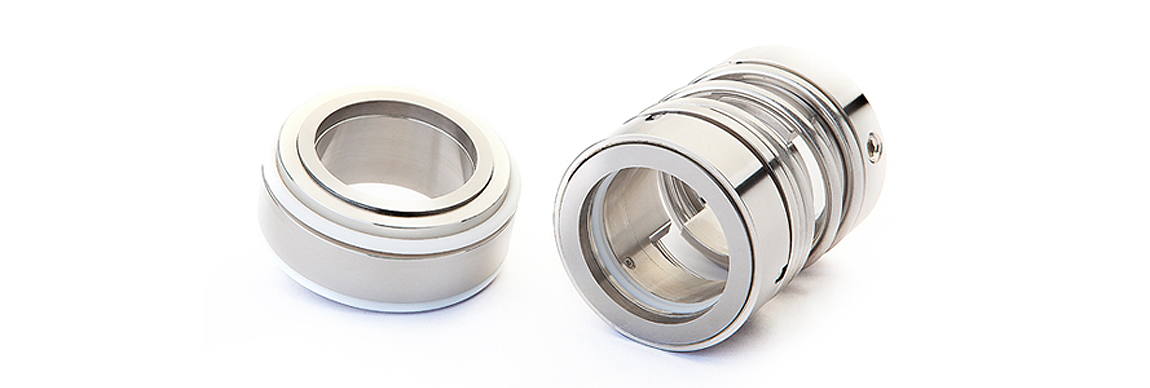

제품사진

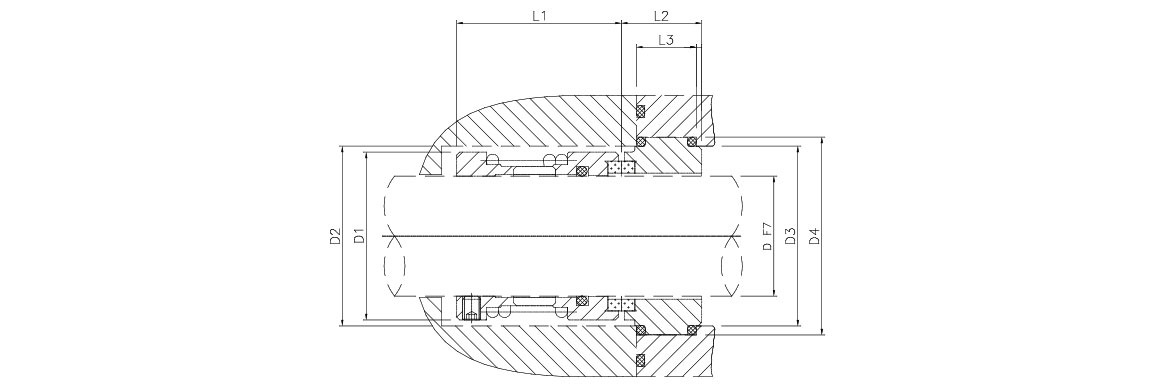

제품도면

도표

공차 F7 H8 H7 0
0.5
0
0.5
0
0.5
SIZE D D1 D2 D3 D4 L1 L2 L3
20 20 34 36 42 36 43 23 18
22 22 36 38 44 38 44 23 18
25 25 39 41 47 41 46 23 18
28 28 42 44 50 44 48 23 18
30 30 44 46 52 46 48 23 18
32 32 46 48 54 48 50 25 18
35 35 49 51 57 51 50 25 18
38 38 54 58 64 58 52 25 20
40 40 56 60 66 60 52 25 20
42 42 58 62 68 62 52 25 20
43 43 59 63 68 54 52 25 20
45 45 61 65 71 65 59 25 20
48 48 64 68 74 68 59 25 20
50 50 66 70 76 70 63 25 20
52 52 68 72 78 72 63 25 20
55 55 71 75 81 75 66 25 20
58 58 76 83 89 83 68 28 22
60 60 78 85 92 85 68 28 22
62 62 80 87 94 87 68 28 22
65 65 83 90 97 90 71 28 22
68 68 86 93 100 93 72 30 24
70 70 90 95 102 95 73 30 24
75 75 95 104 111 104 74 30 24
80 80 100 109 116 109 76 31 25
85 85 105 114 121 114 77 31 25
90 90 110 119 126 119 80 31 25
95 95 115 124 131 124 80 31 25
100 100 120 129 137 129 81 31 25
