Cover Pusher Type Dual Seals커버 푸셔 타입 듀얼 씰

외부 충격과 이물질 유입 방지를 위한 커버 타입으로
식품 및 음료, 석유 화학공정 제약, 폐수 및 발전 등 일반 산업 응용 분야에 사용

커버 푸셔 타입 듀얼 씰 특징
수중 펌프에 사용되는 일반적인 압력 작용의 물 또는 유사한 점성 유체로 균일한 압력 사용 조건에 장시간 사용할 수 있는 적합한 이중 마찰 Multi Spring Seal입니다.
Mixer, Agitator, Gas, 식품, 공업용 수중펌프 등에 사용되며 Shaft, Sleeve에 정확한 동력 전달로 마모 및 파손, 외부 충격을 감소 시키며 이물질 유입 최소화로 사용에 적합합니다.
고진공, 유해유체, 인화성액(Gas), 물, 해수, 산, 알칼리, 염류등 사업 전반적 분야에 사용 가능합니다.
Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed
30~40mm -30℃~200℃
(depending on materials)
Up to 1.5MPa 15m/s

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

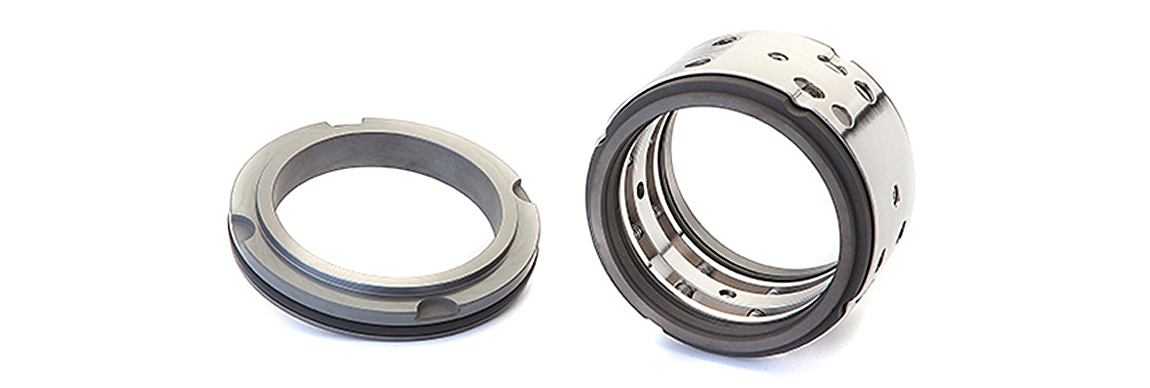

제품사진

SHM-N6

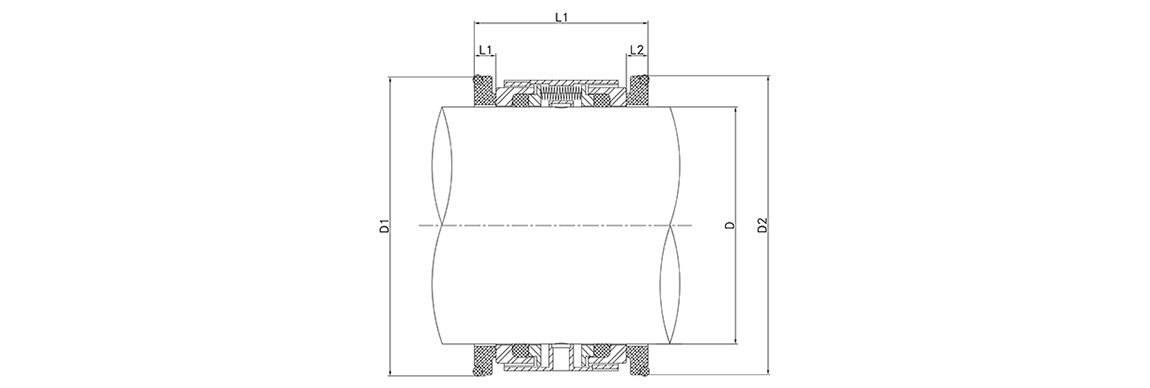

제품도면

도표

D D1 D2 L L1 L2
30 33.0 33.0 60.0 9.0 8.0
35 38.0 38.0 60.0 9.0 9.0
40 43.0 43.0 65.0 10.0 9.0
45 48.0 48.0 65.0 10.0 9.0
50 53.0 53.0 75.0 12.0 9.0
55 58.0 58.0 75.0 13.0 15.0
60 63.0 63.0 85.0 13.0 15.0
65 68.0 68.0 85.0 13.0 15.0
70 73.0 73.0 85.0 13.0 15.0
75 78.0 78.0 90.0 13.0 15.0
80 83.0 83.0 90.0 13.0 15.0
85 88.0 88.0 95.0 15.0 15.0
90 93.0 93.0 95.0 15.0 15.0
