Cartridge Dual Seals카트리지 듀얼 씰

발전소, 원자로 용기, 교반기, 제약 및 화학산업 등 환경에 의한 Seal 보호에 필수적인 ANSI 펌프를 사용하는 각종 산업 분야에 사용

카트리지 듀얼 씰
Double Seal Type으로 Inboard는 내부의 유체가 Saelant 역할을 하여 따로 윤활을 하지 않아도 무방하며 소형화에 따른 설치 선택의 범위가 넓습니다.
Mount Flange에 고정된 Seal의 Sleeve에 회전 Seal이 고정되어 설치 및 분리 시 문제 발생이 적어 간편하며 축의 손상 및 부품 파손을 예방할 수 있습니다.
Double Balance 고정 Type으로 고속, 고압에도 안정적이며 Slurry가 많이 함유된 유체에도 효과적으로 적용이 가능합니다.
Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed
25~70mm -45 ~ 250℃/td> 2.0MPa (Media side)
2.5Mpa (Coolant side)		 15m/s (Carbon/SIC)
10m/s (SIC/SIC)

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

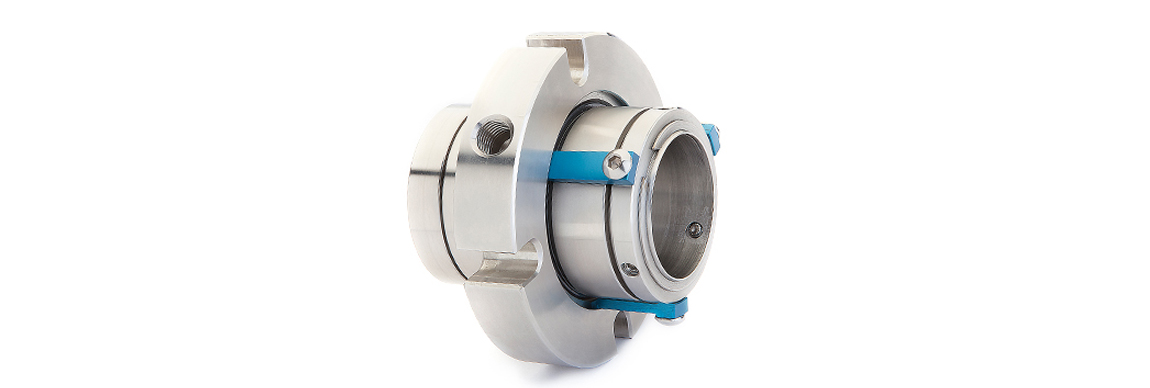

제품사진

CMD1 Type

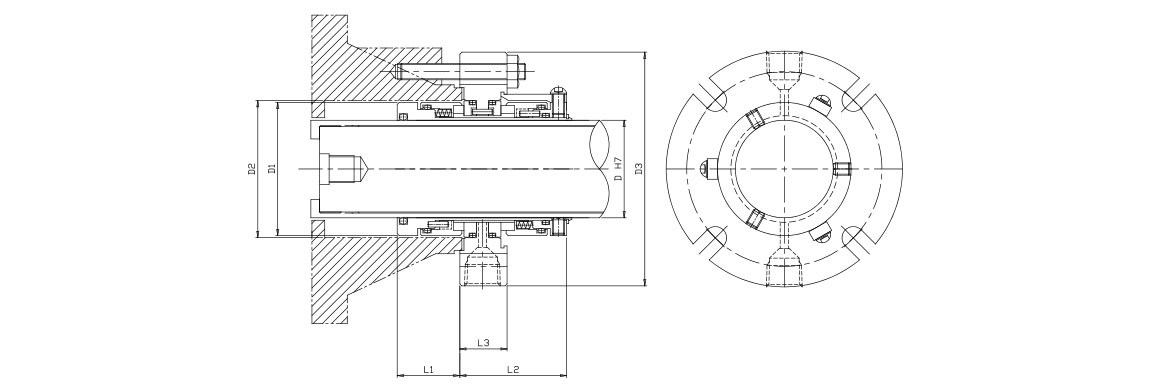

제품도면

도표

SIZE D D1 D2 D3 L1 L2 L3
Min Max
025 25 43 44 49 95 39 51 26
028 28 46 48 52 98 39 51 26
030 30 49 51 55 108 39 51 26
035 35 55 58 65 120 39 51 26
040 40 59 61 68 120 39 52 26
045 45 65 67 74 127 39 52 26
050 50 71 73 84 152 39 52 26
055 55 74 77 87 165 39 52 26
060 60 84 87 91 168 39 56 28
065 65 87 90 95 184 39 56 28
070 70 92 95 100 200 39 56 28
