Bellows Spring Seals벨로우즈 스프링 씰

진동 흡수가 용이하며 우수한 내구성으로 내부식성과 다양한 온도 조건에 사용되어 안정성과 수명 보장

벨로우즈 스프링 씰 특징
- Bellows는 진동 흡수 및 다양한 온도 조건에 적용 가능하고 몸체가 Spring 작용을 하여 자체적 유연성이 뛰어나고 힘의 균형이 일정하여 Seal의 안정성과 긴 수명이 보장되는 현재 가장 다양한 산업 분야와 모든 사용 조건에 우수한 성능을 가지고 있습니다.
- 작업거리를 단축시켜 짧고 콤팩트하게 제작되며 Hang-Up 현상이 없어 진공용 또는 ANSI펌프에 적용 시 내부식성이 좋아 산업 전반 분야에 적용해도 됩니다.
- Slurry가 많이 함유된 유체에 Packing은 고정형이며 Spring은 몸체 Bellows에 의한 자체 Balancing이 유지되어 사용에 적합하며, 특히 고온에 사용하면 좋습니다.
- 섬유 화학, 화학 공정, 섬유/제지, 발전 설비, 석유 화학 등 사용 범위가 다양합니다.
- Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed Axial movement
16~100mm -20 ~ 300℃
(depending on materials)
Up to 2.5MPa 15m/s D1≤16 : ± 1.0mm
D1≥18 : ± 1.5mm

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

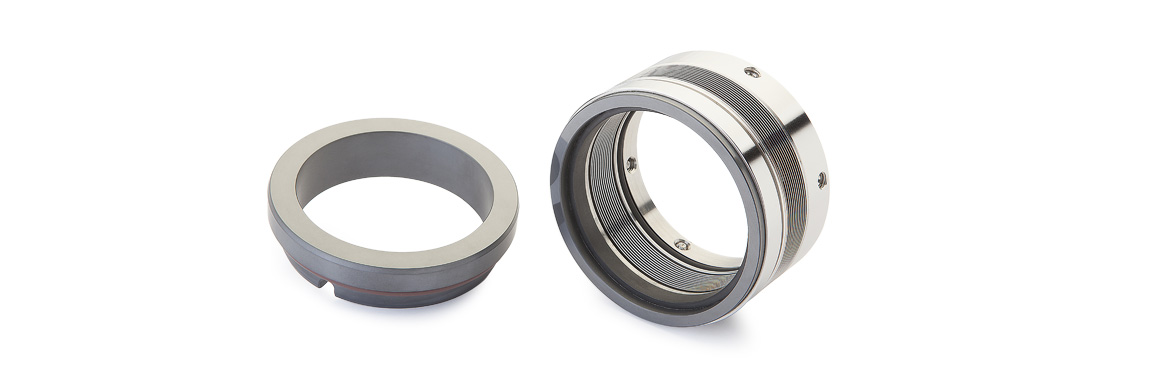

제품사진

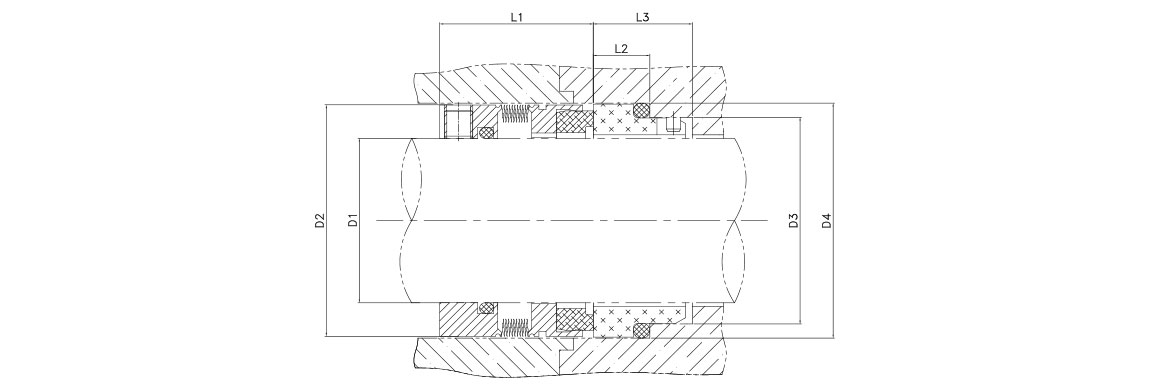

제품도면

도표

Model D1 D2 D3 D4 L1 L2 L3
BS/BD-16 16 30 23 27 32.5 10 17.5
BS/BD-18 18 32 27 33 30.5 7 14
BS/BD-20 20 33.5 29 35 30.5 7 14
BS/BD-22 22 36.5 31 37 30.5 7 14
BS/BD-24 24 39 33 39 28.5 11.5 19.5
BS/BD-25 25 39.6 34 40 28.5 11.5 19.5
BS/BD-28 28 42.8 37 43 31 11.5 19.5
BS/BD-30 30 45 39 45 31 11.5 19.5
BS/BD-32 32 46 42 48 31 11.5 19.5
BS/BD-33 33 48 42 48 31 11.5 19.5
BS/BD-35 35 49.2 44 50 31 11.5 19.5
BS/BD-38 38 52.3 49 56 31 14 22
BS/BD-40 40 55.5 51 58 31 14 22
BS/BD-43 43 57.5 54 61 31 14 22
BS/BD-45 45 58.7 56 63 31 14 22
BS/BD-48 48 61.9 59 66 31 14 22
BS/BD-50 50 65 62 70 32.5 15 23
BS/BD-55 55 70 67 75 32.5 15 23
BS/BD-60 60 74.6 72 80 37.5 15 23
BS/BD-65 65 84.1 77 85 37.5 15 23
BS/BD-70 70 87.3 83 92 42 18 26
BS/BD-75 75 95 88 97 42 18 26
BS/BD-80 80 98.4 95 105 41.8 18.2 26.2
BS/BD-85 85 104.7 100 110 41.8 18.2 26.2
BS/BD-90 90 111 105 115 46.8 18.2 26.2
BS/BD-95 95 114 110 120 47.8 17.2 25.2
BS/BD-100 100 117.4 115 125 47.8 17.2 25.2
