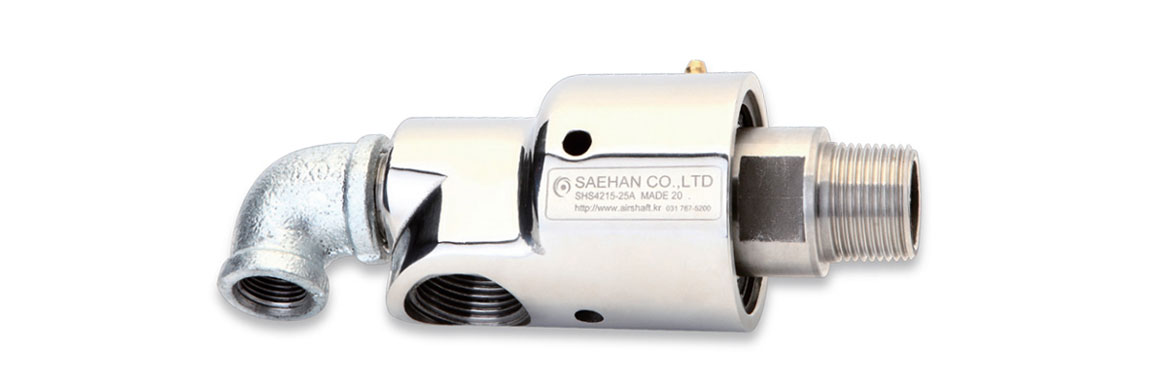

로타리 조인트 rotary joints
냉각용 복식 내관 회전타입
| SizeMark | A (PT) |
B (PT) |
C (PT) |
D | E (PT) |
F | F1 | G | H | H1 | K | L1 | L2 | L3 | L4 | L5 | L6 | X | W (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10A | 3/8" | 3/8" | 3/8" | - | 3/8" | 22 | 18 | 9.5 | 14 | 22 | 44.5 | 16 | 26 | 71 | 102 | 106 | 123 | - | 1 |
| 15A | 1/2" | 1/2" | 3/8" | 9.90 9.87 |
3/8" | 27.5 | 20 | 13.5 | 15 | 22 | 55 | 18 | 34 | 98 | 133 | 139 | 150 | 10 | 1 |
| 20A | 3/4" | 3/4" | 1/2" | 12.70 12.65 |
1/2" | 31.5 | 22 | 17.5 | 14 | 28 | 63 | 20 | 40 | 113 | 152 | 158 | 170 | 12 | 1 |
| 25A | 1" | 1" | 3/4" | 16.80 16.75 |
1/2" | 36 | 27 | 23 | 18 | 34 | 72 | 25 | 46 | 124 | 170 | 186 | 202 | 13 | 2 |
| 32A | 1 1/4" | 1 1/4" | 1" | 20.50 20.45 |
3/4" | 42.5 | 33 | 29.5 | 21 | 42 | 85 | 30 | 55 | 143 | 211 | 219 | 236 | 15 | 3 |
| 40A | 1 1/2" | 1 1/2" | 1 1/4" | 25.30 25.24 |
3/4" | 46.5 | 35 | 35 | 25 | 50 | 93 | 34 | 62 | 167 | 234 | 250 | 267 | 17 | 4 |
| 50A | 2" | 2" | 1 1/4" | 25.30 25.24 |
3/4" | 58 | 35 | 47 | 25 | 65 | 116 | 35 | 62 | 190 | 259 | 272 | 289 | 17 | 7 |
| 65A | 2 1/2" | 2 1/2" | 2" | 41.90 41.82 |
1" | 67.5 | 45 | 60 | 30 | 75 | 135 | 40 | 65 | 204 | 278 | 310 | 337 | 20 | 14 |
| 80A | 3" | 3" | 2 1/2" | 58.60 58.52 |
1 1/4" | 75 | 53 | 70 | 30 | 85 | 150 | 40 | 75 | 225 | 303 | 350 | 381 | 20 | 18 |
