메카니컬 씰 Mechanical Seals

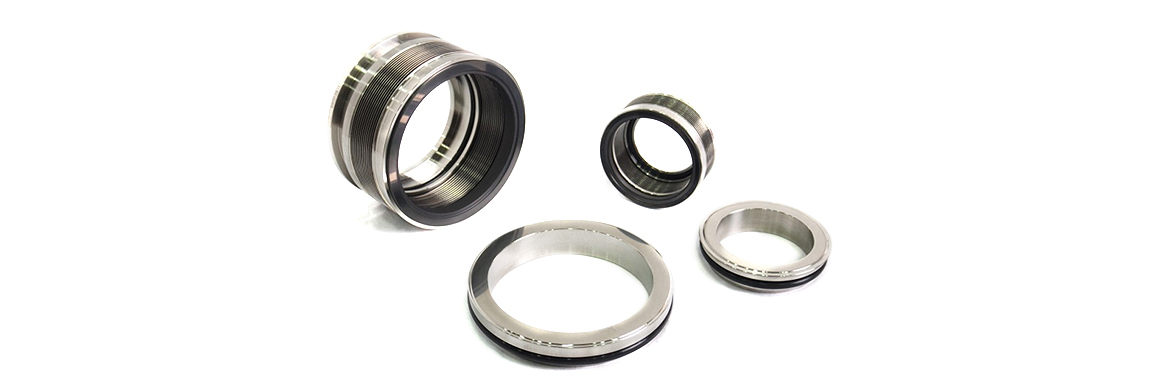

Bellows Spring Seals 벨로우즈 스프링 씰

진동 흡수가 용이하며 우수한 내구성으로 내부식성과 다양한 온도 조건에 사용되어 안정성과 수명 보장

벨로우즈 스프링 씰 특징

  • 회전 링과 축 사이에서 유동 Seal로 기능하고, 스프링 역할을 하는 벨로우즈 타입(Bellows Type)으로
    듀얼 벨로우즈(Dual Bellows)는 셋팅 거리를 유지시켜주므로 주로 설치 공간이 좁은 경우에 사용됩니다.
  • 사용 용도에 따라 특수 오링(O-ring)을 사용하며,
    몸체(Body)는 하스텔로이(Hastelloy)-C와 스테인리스강(Stainless steel)로 구성되어 안정성과 긴 수명 보장합니다.
  • 씰링은 몸체(Body)와 열 박음을 하며, 씰 표면은 정밀하게 폴리싱(Polishing) 되어 있습니다.
  • 씰링은 사용 용도에 맞게 SiC, Carbon, Tungsten 등 선택하여 사용할 수 있습니다.
Operating Data
Temperature Pressure Speed Axial movement
-20 ~ 300℃(depending on materials) Up to 2.5MPa 15m/s D1≤16 : ± 1.0mm
D1≥18 : ± 1.5mm

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

Model D1
(h6)
D2
(max)
D3
(H11)
D4
(H8)
D5 L1
(±0.5)
L2 L3
BS/BD-16 16 30 23 27 3 32.5 10 17.5
BS/BD-18 18 32 27 33 3 30.5 7 14
BS/BD-20 20 33.5 29 35 3 30.5 7 14
BS/BD-22 22 36.5 31 37 3 30.5 7 14
BS/BD-24 24 39 33 39 3 28.5 11.5 19.5
BS/BD-25 25 39.6 34 40 3 28.5 11.5 19.5
BS/BD-28 28 42.8 37 43 3 31 11.5 19.5
BS/BD-30 30 45 39 45 3 31 11.5 19.5
BS/BD-32 32 46 42 48 3 31 11.5 19.5
BS/BD-33 33 48 42 48 3 31 11.5 19.5
BS/BD-35 35 49.2 44 50 3 31 11.5 19.5
BS/BD-38 38 52.3 49 56 4 31 14 22
BS/BD-40 40 55.5 51 58 4 31 14 22
BS/BD-43 43 57.5 54 61 4 31 14 22
BS/BD-45 45 58.7 56 63 4 31 14 22
BS/BD-48 48 61.9 59 66 4 31 14 22
BS/BD-50 50 65 62 70 4 32.5 15 23
BS/BD-55 55 70 67 75 4 32.5 15 23
BS/BD-60 60 74.6 72 80 4 37.5 15 23
BS/BD-65 65 84.1 77 85 4 37.5 15 23
BS/BD-70 70 87.3 83 92 4 42 18 26
BS/BD-75 75 95 88 97 4 42 18 26
BS/BD-80 80 98.4 95 105 4 41.8 18.2 26.2
BS/BD-85 85 104.7 100 110 4 41.8 18.2 26.2
BS/BD-90 90 111 105 115 4 46.8 18.2 26.2
BS/BD-95 95 114 110 120 4 47.8 17.2 25.2
BS/BD-100 100 117.4 115 125 4 47.8 17.2 25.2
