Cartridge Driving Single Seals카트리지 드라이빙 싱글 씰

밸런스 씰(Ballanced Seal) 장착으로 작동 시, 씰 표면의 보조 장치 윤활제가 필요 없이 사용.

카트리지 드라이빙 싱글 씰 특징
- Dry Running과 진공 상태 사용 시 성능이 우수하고 Single Type을 진공 상태에서 작동 시 Drain Hole을 통하여 누수, 누유, 공기압을 체크할 수 있습니다.
- Multi Spring Type으로 Seal 표면의 마찰력이 적어 동력 손실을 최소화하며 제약 및 화학 산업, Mixer, Agitator, 발전소 등에 장착하여 사용할 수 있습니다.
- 모든 부품이 Shaft Sleeve에 콤팩트하게 조립, 분리가 용이하고 축의 진동 변화에도 조정 작업이 필요 없으며 긴 수명을 유지하며 Sealing이 확실합니다.
- Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Shaft Speed :
25~100mm -20 ~ 150℃ (250℃)/td> Vacuum ~ 0.6 Mpa Up to 350 RPM

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

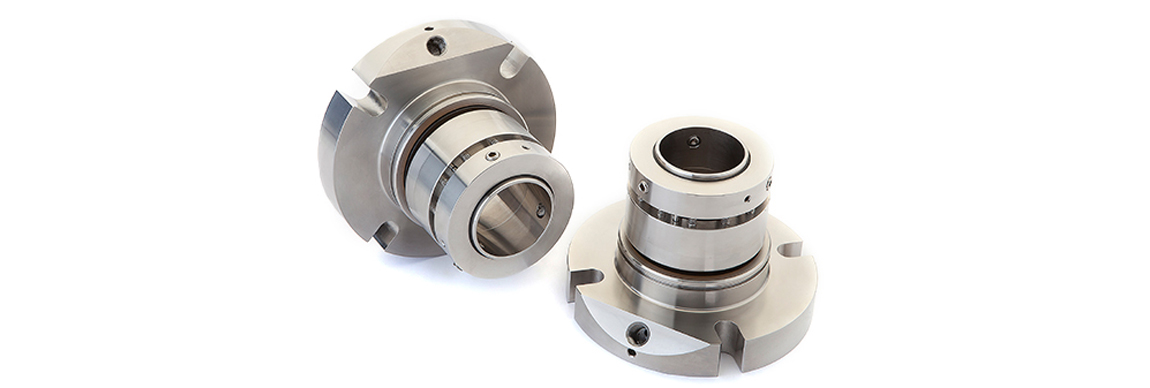

제품사진

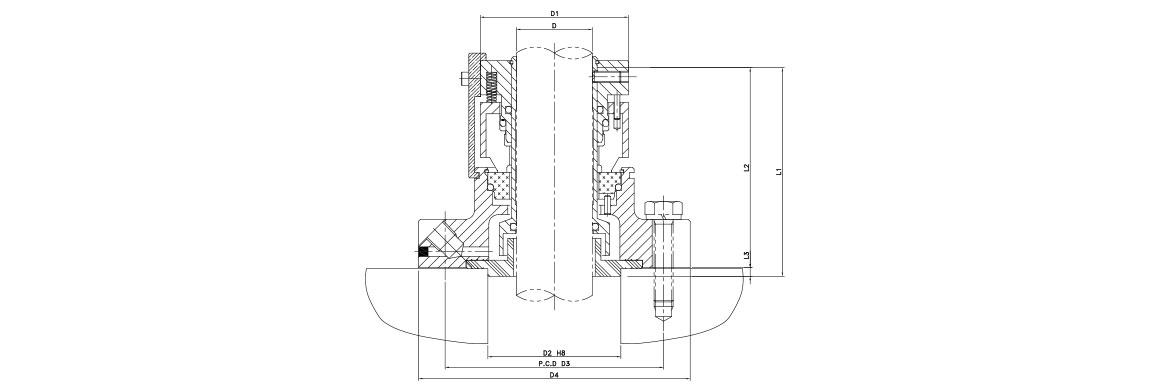

제품도면

도표

Model D D1 D2 D3 D4 L1 L2 L3
025 25 70 56 105 130 121 117 27
030 30 75 62 110 135 121 117 27
035 35 78 66 115 140 121 117 27
040 40 80 72 120 145 121 117 27
045 45 83 76 125 150 121 117 27
050 50 86 82 130 155 121 117 27
055 55 100 86 135 160 121 117 27
060 60 105 92 140 165 121 117 27
065 65 115 96 150 170 121 117 27
070 70 120 102 155 180 125 121 27
075 75 125 106 160 185 125 121 27
080 80 130 112 165 190 125 121 30
085 85 135 116 180 195 125 121 30
090 90 140 122 190 220 125 121 30
095 95 145 126 195 225 125 121 30
100 100 150 132 200 230 125 121 30
