Balanced Single Seals밸런스 싱글 씰

내산 펌프(Acid proof Pump) 씰로써 강산, 강알칼리 등 부식성 유체에 사용하는 아웃사이드 씰(Outside Seal)이며
씰 표면은 SiC, 카본, 세라믹으로 설계

밸런스 싱글 씰 특징
- 강한 부식력을 가진 유체 Sealing에 사용하는 외장형 Outside Seal로 유체가 고정부와 회전부 Sealing과 Packing만 접촉되는 타입으로 내산 Pump 등에 적합합니다.
- 강산, 강알칼리, 부식성 강한 화공 약품 등에 사용되며 부식력이 강한 유체에 적용되면 좋습니다.
- 고속, 고압, Slurry가 다량 함유된 유체 등의 사용 조건에는 한계가 있습니다.
- Sealing은 사용 유체와 운전 조건에 따라 재질이 변경되며 자체 개발 Lapping Machine으로 최상의 평면도를 가공, 공급합니다.
Operating Data
Shaft Diameter Temperature Pressure Speed
25~65mm -30℃~200℃
(depending on materials)
Up to 1.5MPa 15m/s

※ 기타 용도로 사용하실 경우 본사 기술 개발팀과 상의하십시오.

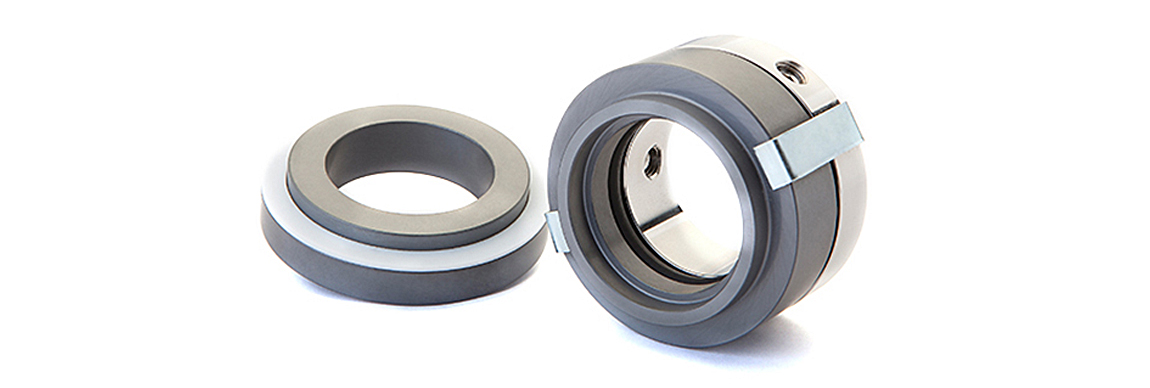

제품사진

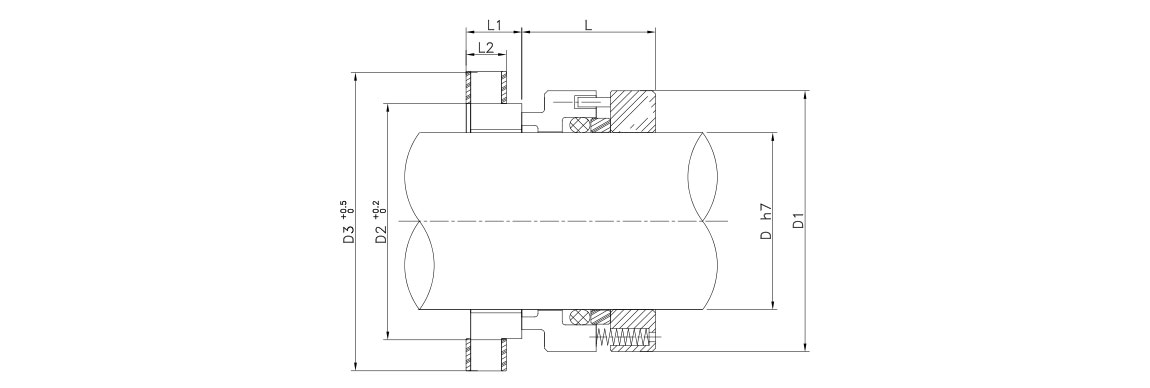

제품도면

도표

Model D D1 D2 D3 L L1 L2
L1 025 25 51 41.5 54.5 38 17.5 13
L1 028 28 54 45 57.5 38 17.5 13
L1 030 30 56 46.5 63 38 17.5 13
L1 032 32 58 48 60.5 38 17.5 13
L1 035 35 61 51 62.5 38 17.5 13
L1 040 40 66 60.5 73.5 40 17.5 13
L1 045 45 71 64 80 40 17.5 13
L1 050 50 76 70 89.5 40 17.5 13
L1 055 55 81 73.5 96 40 17.5 13
L1 060 60 86 78 99.5 40 17.5 13
L1 065 65 91 83 105 40 17.5 13
